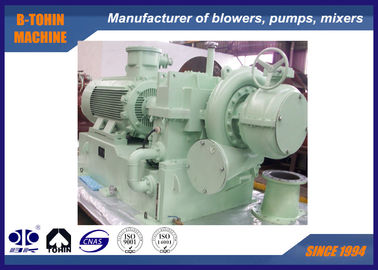

৬০কেপিএ সিঙ্গেল স্টেজ সেন্ট্রিফিউগাল ব্লোয়ার, গিয়ার স্টেপ-আপ ব্লোয়ার, বড় জল শোধনাগারের জন্য এরিয়েটর
জিএস সম্পর্কে
সিঙ্গেল-স্পিড হাই-স্পিড সেন্ট্রিফিউগাল ব্লোয়ার হল বি-টোহিন মেশিন দ্বারা ডিজাইন করা নতুন পণ্য। এই সিরিজের পণ্যের বায়ুসংক্রান্ত কর্মক্ষমতা এবং কাঠামোগত নকশা দেশীয় এবং আন্তর্জাতিকভাবে অনুরূপ পণ্যগুলির উন্নত স্তরে পৌঁছেছে। ব্লোয়ারগুলি নর্দমা জল শোধন, ধাতুবিদ্যা, পাওয়ার স্টেশনে সার্কুলেটিং ফ্লুইডাইজেশন বেড বয়লারের ফ্লুইডাইজেশন, নিষ্কাশন গ্যাস ডিসালফারাইজেশন, ফার্মেসি, গ্যাস বুস্টার ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
একই ধরনের পণ্যগুলির মধ্যে দেশীয় এবং আন্তর্জাতিকভাবে উন্নত স্তরে পৌঁছেছে। ব্লোয়ারগুলি নর্দমা জল শোধন, ধাতুবিদ্যা,
পাওয়ার স্টেশনে সার্কুলেটিং ফ্লুইডাইজেশন বেড বয়লারের ফ্লুইডাইজেশন, নিষ্কাশন গ্যাস ডিসালফারাইজেশন, ফার্মেসি,
গ্যাস বুস্টার এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
স্পেসিফিকেশন
|
মডেল নং.
|
জিএস১৬০-১.৬
|
|
ডিসচার্জ ডিফারেনশিয়াল প্রেসার
|
৬০কেপিএ
|
|
মোটর পাওয়ার
|
২২০কেডব্লিউ
|
|
এয়ার ক্যাপাসিটি
|
১৬০এম৩/মিনিট
|
|
মোটর টাইপ
|
৩৮০/৪০০/৪১৫/৪৪০ভি, ৩ ফেজ, ৫০/৬০হার্টজ
|
অ্যাপ্লিকেশন
এ। সিমেন্ট শিল্পের জন্য: সিমেন্ট কনভেয়িং ব্লোয়ার, ভেন্টিলেটিং, ইত্যাদি।
বি। নর্দমা শোধন ব্যবস্থার জন্য: এরিয়েশন ব্লোয়ার, ব্যাক-ওয়াশিং ব্লোয়ার, ইত্যাদি।
সি। বায়ুসংক্রান্ত পরিবহনের জন্য: পাউডার সামগ্রী, যেমন ময়দা, সিমেন্ট, বালি, শস্য, ইত্যাদি পরিবহনের জন্য।
ডি। ধুলো সংগ্রহের জন্য, ধুলো পরিষ্কার করার জন্য, কিছু কারখানা, হাসপাতাল, ভবন ইত্যাদিতে বায়ুচলাচলের জন্য।
ই। বৈদ্যুতিক পাওয়ার প্ল্যান্টের জন্য: গ্যাস পরিবহন, অক্সিজেন বৃদ্ধি, বায়ুচলাচল, ধুলো পরিষ্কার করা, ইত্যাদি।
মূল প্রযুক্তি
|
১. ইনলেট গাইড ভেন ডিভাইস
- অবস্থান—ব্লোয়ার ইম্পেলারের সামনে
- কার্যকারিতা—শুধুমাত্র ব্লোয়ারের ক্ষমতা ৪৫% - ১০০% এর মধ্যে সামঞ্জস্য করার জন্য নয়, বরং এর সামঞ্জস্যের সুযোগের মধ্যে ব্লোয়ারকে সর্বোচ্চ দক্ষতা অর্জনে সহায়তা করার জন্য, বিশেষ করে যখন অপারেটিং প্যারামিটারগুলি ডিজাইন করা ডেটা থেকে বিচ্যুত হয় (কম তাপমাত্রা বা কম চাপ)।
- সামঞ্জস্য—ব্লোয়ার কন্ট্রোল বক্সের টাচ স্ক্রিনে ক্লিক করে স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন। স্বয়ংক্রিয় অপারেশনের অধীনে, ইনলেট গাইড ভেনটি একটি সেট অনুপাতে ইলেকট্রিক অপারেটর দ্বারা সামঞ্জস্য করা হয় যখন এটি ৪-২০এমএ ডিসি সংকেত গ্রহণ করে, যখন ম্যানুয়াল অপারেশন বা রক্ষণাবেক্ষণের শর্তে, ভেনটি ম্যানুয়ালি সামঞ্জস্য করা হয়।
|
 |
|
২. পরিপক্ক ভোলিউট ডিজাইন
নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা, উচ্চ দক্ষতা, ৮৫% এর মাল্টি-ভেরিয়েবল দক্ষতা।
|
|
|
৩. উচ্চ দক্ষতার ইম্পেলার
- কম্পিউটারে সিমুলেট করা কাজের অবস্থার উপর ভিত্তি করে ইম্পেলারের জন্য কার্ভ নির্বাচন করা হয় এবং গ্যাসের প্রকৃত প্রবাহের জন্য আরও উপযুক্ত।
- এয়ারিয়াল অ্যালুমিনিয়াম অ্যালয় বা স্টেইনলেস স্টিল দিয়ে তৈরি, খোলা পথ পিছনের দিকে বাঁকানো (এর সর্বনিম্ন ঢাল কোণ ৬ ডিগ্রি), পৃষ্ঠ সূক্ষ্মভাবে মেশিন করা।
|
|
|
৪. স্টেপ-আপ গিয়ার বক্স কাঠামো এবং উচ্চ নির্ভরযোগ্যতার বিয়ারিং
- গিয়ার বক্সটি অনুভূমিকভাবে বিভক্ত কাঠামো, ভোলিউট কেসিং নীচের কেসিংয়ের সাথে সংযুক্ত এবং উপরের কেসিং থেকে পৃথক, যার মাধ্যমে বক্স কভার আনলোড করার জন্য প্রয়োজনীয় সময় হ্রাস পায়।
-
হাই-স্পিড শ্যাফ্ট হার্ড থ্রাস্ট ডিস্ক প্রযুক্তি, উচ্চ-দক্ষতা এবং কম যান্ত্রিক ক্ষতি লাইন কন্টাক্ট দ্বারা নিশ্চিত করা হয়েছে।
- বড় গিয়ারের জন্য উপবৃত্তাকার (বিচ্যুতি) বিয়ারিং, হাই-স্পিড গিয়ারের জন্য টিলটিং-প্যাড বিয়ারিং ব্যবহার করা হয়।
- ব্লোয়ার এবং গিয়ারের শ্যাফ্ট হিট-ট্রিটেড ফোরজিং স্টিল দিয়ে তৈরি এবং সঠিকভাবে গ্রাইন্ড করা হয়েছে। প্রতিটি অনুভূমিক ক্রিটিক্যাল স্পিড স্বাভাবিক গতির ±১৫% এর সুযোগের মধ্যে থাকে এবং টরশন রেজোন্যান্স স্পিড রানিং স্পিডের ±১০% এর সুযোগের মধ্যে থাকে, সমস্ত ঘূর্ণায়মান অংশগুলি ডাইনামিকভাবে ভারসাম্যপূর্ণ।
- স্টেপ-আপ গিয়ারটি ইন্টিগ্রাল ছোট গিয়ার এবং ঘূর্ণায়মান শ্যাফ্ট সহ প্যারালাল অ্যাক্সিস হেলিকাল টাইপের।
-
সারফেস-কোয়েনচিং ফোরজিং অ্যালয় স্টিল এবং নির্ভুলভাবে গ্রাইন্ড করা দিয়ে তৈরি, গিয়ারের পরিষেবা সূচক কমপক্ষে ১.৮।
|
|
|
৫. উচ্চ-নির্ভুলতা গিয়ার ড্রাইভিং
- উচ্চ মানের গ্রেডের গিয়ার ব্যবহার করা হয়
- গিয়ার নির্ভুলতা গ্রেড ISO1328 ৫~৪ এ স্থিতিশীল
- নির্ভুলতা গ্রেড ৩ পর্যন্ত পৌঁছাতে পারে।
- নির্ভুলতা গ্রেড AGMA বা DIN স্ট্যান্ডার্ডের সমান
|
|
|
৬. ইম্পেলার এবং হাই-স্পিড শ্যাফ্টের মধ্যে সংযোগ
- সোজা এন্ড-ফেস কী (পিন) এবং ত্রিভুজাকার শ্যাফ্টের সংযোগের ধরণ গ্রহণ করা হয়
- এটি সর্বোচ্চ ৩,০০০ কিলোওয়াট পর্যন্ত শক্তি স্থানান্তর করতে পারে।
- যন্ত্রাংশগুলির ক্ষতি ছাড়াই অ্যাসেম্বলিং এবং ডিসঅ্যাসেম্বলিং সুবিধাজনক
|
|
|
৭. উচ্চ কর্মক্ষমতা সম্পন্ন সিল
- সিলের উপাদান নরম টেক্সচারের অ্যালয়। (স্পাইরাল সিল ব্যবহার করা হয়)
- নির্ভরযোগ্য কার্যকারিতা, দীর্ঘ পরিষেবা জীবন
- কোন লিক সমস্যা নেই
- রক্ষণাবেক্ষণের জন্য কম খরচ প্রয়োজন, প্রতিস্থাপনের জন্য সুবিধাজনক
- ঘর্ষণ ছাড়াই শক্তি খরচ হ্রাস
|
অপারেশন ফলাফল
- জিএস ব্লোয়ারের সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্য হল শক্তি দক্ষতা।
১লা মার্চ, ২০০৯ থেকে, আমরা কিটিং নর্দমা শোধন প্ল্যান্টে একটি ব্লোয়ার (মডেল: জিএস১৬০) এর ট্রায়াল রানিং শুরু করেছি।
আগে পরিচালিত দুটি রুটস ব্লোয়ারের সাথে তুলনা করে, প্রতিটির ক্ষমতা ৮০এম৩/মিনিট এবং মোটর পাওয়ার ১৩২কেডব্লিউ, জিএস সিঙ্গেল-স্টেজ হাই-স্পিড সেন্ট্রিফিউগাল ব্লোয়ার ব্যবহারের পর প্রতি মাসে ৩০,০০০ ইউয়ান সাশ্রয় হয়েছে, যদিও এটি পূর্ণ লোডে চলছে না।
প্রতিটি ব্রেকডাউন রেকর্ড সহ সম্পূর্ণ স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত, অপারেটরের জন্য আরও সুবিধাজনক
অন্যান্য ইনস্টলেশন ছবি:
ব্লোয়ার প্যাকেজের অ্যাসেম্বলিং ড্রয়িং
স্ট্যান্ডার্ড সাপ্লাই স্কোপ
১. ব্লোয়ারের মূল অংশ
২. ইনলেট গাইড ভেন
৩. ইনলেট সাইলেন্সার
৪. স্টেইনলেস স্টিলের ফ্লেক্সিবল জয়েন্ট
৫. হাই স্পিড গিয়ার বক্স
৭. ডিসচার্জ ভালভ
৮. চেক ভালভ
৯. বেস ফ্রেম
১০. লুব্রিকেন্ট সিস্টেম
১১. পিএলসি কন্ট্রোল বক্স
১২. মোটর
