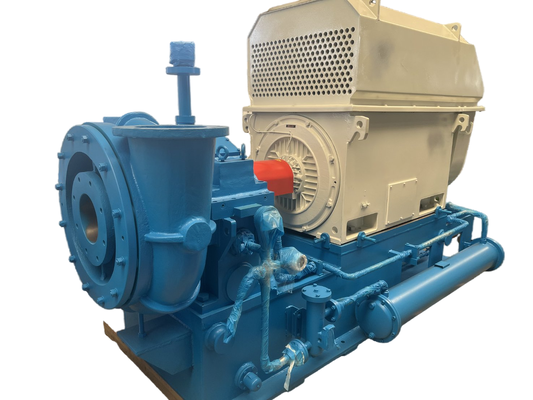

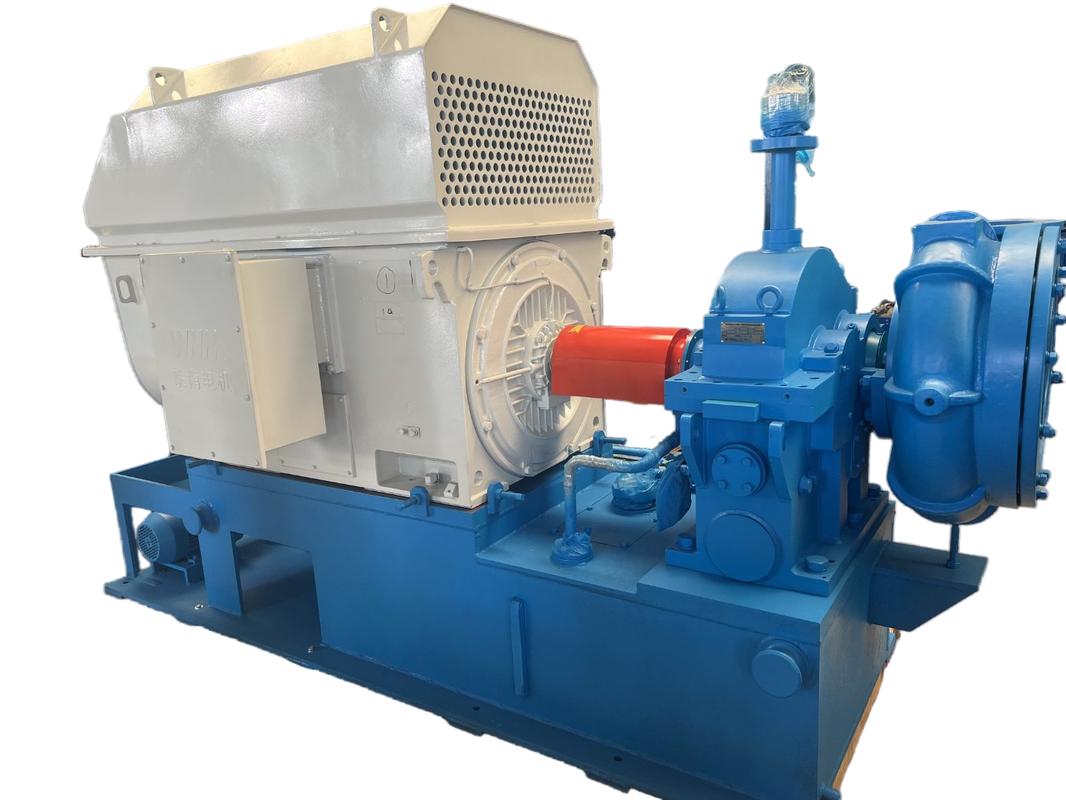

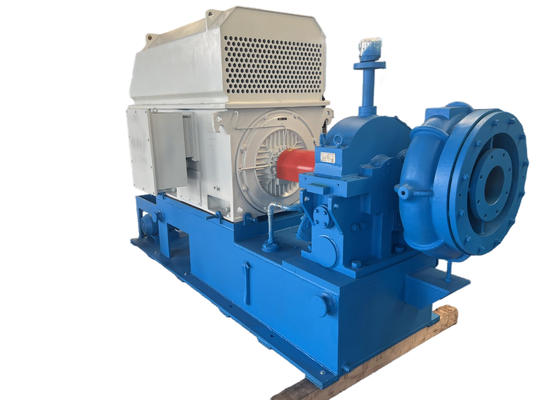

80m3/মিনিট GS80 সিরিজ ওয়াটার ট্রিটমেন্ট সিঙ্গল-স্টেজ হাই-স্পিড সেন্ট্রিফিউগাল ব্লোয়ার
জিএস সম্পর্কে
জিএস সিরিজের একক-পর্যায়ের উচ্চ-গতির কেন্দ্রাতিগ ব্লোয়ারটি বিশেষভাবে বর্জ্য জল চিকিত্সার বায়ুচলাচলের জন্য ডিজাইন করা হয়েছে। এদিকে, এটি মাঝারি, যেমন বায়ু, নাইট্রোজেন, নাইট্রোজেন ডাই অক্সাইড এবং অন্যান্য অ-ক্ষয়কারী গ্যাসের জন্য উপলব্ধ।
Gs ব্লোয়ার ব্যাপক প্রযোজ্যতা, উল্লেখযোগ্য শক্তি সঞ্চয়, ছোট এলাকা এবং সহজ ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ দ্বারা চিহ্নিত করা হয়।
স্পেসিফিকেশন
|
মডেল নং
|
GS80-(1.5-2.0)
|
|
স্রাব ডিফারেনশিয়াল চাপ
|
50/60/70/80/90/100 KPA
|
|
মোটর শক্তি
|
90/110/132/132/160/160 কিলোওয়াট
|
|
বায়ু ক্ষমতা
|
80 m³/মিনিট
|
|
মোটর প্রকার
|
380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ
|
অ্যাপ্লিকেশন
ক সিমেন্ট শিল্পের জন্য: সিমেন্ট কনভেয়িং ব্লোয়ার, ভেন্টিলেটিং ইত্যাদি।
খ. স্যুয়েজ ট্রিটমেন্ট সিস্টেমের জন্য: এয়ারেশন ব্লোয়ার, ব্যাক-ওয়াশিং ব্লোয়ার ইত্যাদি।
গ. বায়ুসংক্রান্ত পরিবহণের জন্য: পাউডার সামগ্রী, যেমন ময়দা, সিমেন্ট, বালি, শস্য ইত্যাদি পরিবহনের জন্য।
d ধুলো সংগ্রহ, ধুলো পরিষ্কার, কিছু কারখানা, হাসপাতাল, ভবন ইত্যাদিতে বায়ুচলাচলের জন্য।
e বৈদ্যুতিক পাওয়ার প্ল্যান্টের জন্য: গ্যাস পরিবহন, অক্সিজেন বৃদ্ধি, বায়ুচলাচল, ধুলো পরিষ্কার ইত্যাদি।
মূল প্রযুক্তি
|
1. ইনলেট গাইড ভ্যান ডিভাইস
- অবস্থান——ব্লোয়ার ইম্পেলারের সামনে
- ফাংশন——শুধুমাত্র 45% - 100% এর মধ্যে ব্লোয়ারের ক্ষমতা সামঞ্জস্য করার জন্য নয়, ব্লোয়ারকে তার সামঞ্জস্য করার সুযোগের মধ্যে সর্বোচ্চ দক্ষতায় পৌঁছানো নিশ্চিত করার জন্য, বিশেষ করে যখন অপারেশন প্যারামিটারগুলি ডিজাইন করা ডেটা থেকে বিচ্যুত হয় (নিম্ন তাপমাত্রা বা নিম্নচাপ)।
- ব্লোয়ার কন্ট্রোল বক্সে টাচ স্ক্রীনে ক্লিক করে স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন সামঞ্জস্য করা। স্বয়ংক্রিয় অপারেশনের অধীনে, 4-20mA ডিসি সিগন্যাল পাওয়ার পরে একটি সেট অনুপাতে ইনলেট গাইড ভ্যানটি বৈদ্যুতিক অপারেটর দ্বারা সামঞ্জস্য করা হয়, যখন ম্যানুয়াল অপারেশন বা রক্ষণাবেক্ষণের অবস্থায়, ভ্যানটি ম্যানুয়ালি সমন্বয় করা হয়।
|
 |
|
2. পরিপক্ক ভলিউট নকশা
নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা, উচ্চ দক্ষতা, মাল্টি-ভেরিয়েবল দক্ষতা 85%।
|
|
|
3. উচ্চ দক্ষতা ইম্পেলার
- ইম্পেলারের জন্য বক্ররেখাটি কম্পিউটারে কাজের অবস্থা অনুকরণ করার জন্য বারবার নির্বাচন করা হয় এবং গ্যাসের প্রকৃত প্রবাহের জন্য আরও উপযুক্ত।
- বায়বীয় অ্যালুমিনিয়াম খাদ বা স্টেইনলেস স্টীল দিয়ে তৈরি, খোলা পথ পিছনের দিকে বাঁকানো (এর সবচেয়ে ছোট ডিপ অ্যাঙ্গেল 6 ডিগ্রি), সারফেস সূক্ষ্ম মেশিনযুক্ত।
|
|
|
4. স্টেপ আপ গিয়ার বক্স গঠন এবং উচ্চ নির্ভরযোগ্যতা ভারবহন
- গিয়ার বক্সটি অনুভূমিক-বিভক্ত কাঠামোর, ভলিউট কেসিং নীচের কেসিংয়ের সাথে সংযুক্ত এবং উপরের কেসিং থেকে আলাদা, যার মাধ্যমে বক্সের কভার আনলোড করার জন্য প্রয়োজনীয় সময়কে ছোট করে।
-
হাই-স্পিড শ্যাফ্ট হার্ড থ্রাস্ট ডিস্ক প্রযুক্তি গ্রহণ করে, উচ্চ-দক্ষতা এবং কম যান্ত্রিক ক্ষতি লাইন যোগাযোগ দ্বারা নিশ্চিত করা হয়।
- উপবৃত্ত ( স্থানচ্যুতি ) বিয়ারিং বড় গিয়ারের জন্য গৃহীত, উচ্চ গতির গিয়ারের জন্য টিল্টিং-প্যাড বিয়ারিং।
- ব্লোয়ার এবং গিয়ারের শ্যাফ্ট তাপ-চিকিত্সা ফোরজিং ইস্পাত দিয়ে তৈরি এবং সঠিকভাবে গ্রাইন্ড করা হয়। প্রতিটি অনুভূমিক সমালোচনামূলক গতি স্বাভাবিক গতির চেয়ে ±15% এর সুযোগের মধ্যে, এবং টরশন অনুরণন গতি চলমান গতির চেয়ে ±10% এর সুযোগের মধ্যে, সমস্ত ঘূর্ণায়মান অংশগুলি গতিশীল ভারসাম্যপূর্ণ।
- স্টেপ-আপ গিয়ারটি সমান্তরাল অক্ষের হেলিকাল টাইপের অবিচ্ছেদ্য ছোট গিয়ার এবং ঘূর্ণায়মান শ্যাফ্ট সহ।
-
সারফেস-কোনচিং ফোরজিং অ্যালয় স্টিল দিয়ে তৈরি এবং সুনির্দিষ্টভাবে গ্রাইন্ড করা, গিয়ারের পরিষেবা সূচক কমপক্ষে 1.8।
|
|
|
5. উচ্চ নির্ভুলতা গিয়ার ড্রাইভিং
- উন্নত মানের গ্রেডের গিয়ার গৃহীত
- গিয়ার নির্ভুলতা গ্রেড ISO1328 5~4 এ স্থিতিশীল
- নির্ভুলতা গ্রেড 3 পৌঁছতে পারে।
- প্রিসিশন গ্রেড স্ট্যান্ডার্ড AGMA বা DIN এর সমান
|
|
|
6. ইম্পেলার এবং উচ্চ গতির খাদ মধ্যে সংযোগ
- স্ট্রেইট এন্ড-ফেস কী (পিন) এবং ত্রিভুজাকার শ্যাফ্টের সংযোগের ধরন গ্রহণ করুন
- এটি স্থানান্তর করতে পারে এমন সবচেয়ে বড় শক্তি 3,000 কিলোওয়াট পর্যন্ত পৌঁছেছে।
- অংশগুলির ক্ষতি ছাড়াই একত্রিতকরণ এবং বিচ্ছিন্নকরণে সুবিধাজনক
|
|
|
7. উচ্চ কর্মক্ষমতা সীল
- সীল উপাদান নরম জমিন এর খাদ হয়. (সর্পিল সীল গৃহীত)
- নির্ভরযোগ্য ফাংশন, দীর্ঘ সেবা জীবন
- ফুটো সমস্যা নেই
- রক্ষণাবেক্ষণের জন্য কম খরচের প্রয়োজন, প্রতিস্থাপনে সুবিধাজনক
- কোন ঘর্ষণ দ্বারা শক্তি খরচ হ্রাস
|
অপারেশন ফলাফল
·ভাল অ্যারোডাইনামিক পারফরম্যান্স: টার্নারি সেমি-ওপেন মিক্সড-ফ্লো ইমপেলার গৃহীত হয়েছে ঘূর্ণি সৃষ্টি করা সহজ নয় এবং ছোট বায়ুপ্রবাহের ক্ষতির জন্য।
খাঁড়ি গাইড ভ্যান দ্বারা সামঞ্জস্য করা, ইউনিটের কার্যকারিতা বক্ররেখা সমতল, এবং এমনকি অ-পরিকল্পিত অপারেটিং অবস্থার অধীনেও, ভাল শক্তি-সঞ্চয় প্রভাব অর্জন করা যেতে পারে।
· কম্প্যাক্ট গঠন, ছোট মেঝে এলাকা, সহজ অপারেশন.
ইম্পেলারটি উচ্চ-শক্তির বিমানচালনা অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, আমদানি করা পাঁচ-সমন্বয় লিঙ্কেজ মেশিনিং কেন্দ্রের ছোট বক্ররেখার ত্রুটি সহ মেশিন করা হয়। এটি নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা এবং উচ্চ দক্ষতার, যদিও এটি বেশিরভাগ রুট ব্লোয়ারের সাথে তুলনা করে 15% -25% শক্তি সঞ্চয় করতে পারে।
ইম্পেলার এবং স্পিড-আপ গিয়ার অবিচ্ছেদ্য কাঠামোর, যা যান্ত্রিক ক্ষতিকে ব্যাপকভাবে হ্রাস করে।
· হেলিকাল টাইপ স্পিড-আপ গিয়ার ভাল স্থায়িত্ব, কম কম্পন, কম শব্দ এবং উচ্চ-গতির চলমান অধীনে দীর্ঘ সেবা জীবনের জন্য গৃহীত।
· বিশেষ টিল্টিং প্যাড বিয়ারিং: বিশেষ টিল্টিং প্যাডের মাধ্যমে, উচ্চ গতির অধীনে চলমান অবস্থায় পণ্যটির একটি উচ্চ স্থিতিশীলতা রয়েছে।
· স্বয়ংক্রিয় নিয়ন্ত্রণ উচ্চ ডিগ্রী, ভাল নির্ভরযোগ্যতা.
ব্লোয়ার প্যাকেজের অঙ্কন একত্রিত করা
সুযোগের স্ট্যান্ডার্ড সরবরাহ
1. ব্লোয়ার প্রধান শরীর
2. ইনলেট গাইড ভ্যান
3. খাঁড়ি সাইলেন্সার
4. স্টেইনলেস স্টীল নমনীয় যুগ্ম
5. উচ্চ গতির গিয়ার বক্স
7. স্রাব ভালভ
8. চেক ভালভ
9. বেস ফ্রেম
10. লুব্রিকেন্ট সিস্টেম
11. PLC নিয়ন্ত্রণ বাক্স
12. মোটর
