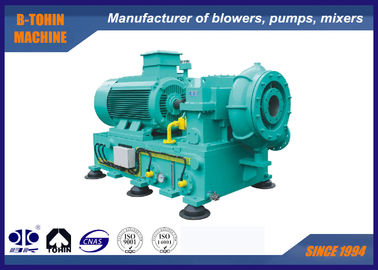

120m3 Per Minute Single Stage Centrifugal Blower , aretion agitator , inlet vane blower

পণ্যের বিবরণ:

উৎপত্তি স্থল:	China
পরিচিতিমুলক নাম:	BK
সাক্ষ্যদান:	ISO9001/ISO14001
মডেল নম্বার:	GS120-2.0

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 set
মূল্য:	Negotiation
প্যাকেজিং বিবরণ:	Export standard wooden case
ডেলিভারি সময়:	20-40 working days, depends on order amount and specification
পরিশোধের শর্ত:	L/C, T/T
যোগানের ক্ষমতা:	10 SETS per month

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

বায়ু ক্ষমতা:	120m3 / মিনিট	স্রাব ডিফারেনশিয়াল চাপ:	100Kpa
মোটর শক্তি:	250kw	স্রাব বোর:	DN300 (12 ")
কুলিং টাইপ:	পানি	চালিত প্রকার:	সংযোজন
লক্ষণীয় করা:	high speed centrifugal blower , industrial fans blowers

120 মি 3 / মিনিট একক স্টেজ সেন্ট্রিফুগাল ব্লোয়ার, আরশন আন্দোলনকারী, খাঁড়ি ভ্যান ব্লোয়ার

জিএস সম্পর্কে

জিএস সিঙ্গেল ফেজ হাই স্পিড সেন্ট্রিফুগাল ব্লোয়ার বিশেষত বর্জ্য জল চিকিত্সা কেন্দ্রের বায়ুচালিতকরণের জন্য is

Single phase high speed centrifugal blower which has more than 80% efficiency can replace Roots blower and multi-phase centrifugal blower. একক পর্বের উচ্চ গতির কেন্দ্রীভূত ব্লোয়ার যার ৮০% এর বেশি দক্ষতা রয়েছে রুটস ব্লোয়ার এবং মাল্টি-ফেজ সেন্ট্রিফুগাল ব্লোয়ারকে প্রতিস্থাপন করতে পারে। Compared with Roots blower, it is a revolutionary improvement. রুটস ব্লোয়ারের সাথে তুলনা করা, এটি একটি বিপ্লবী উন্নতি।

।

বিশেষ উল্লেখ

মডেল নাম্বার.	GS120-2.0
স্রাব ডিফারেনশিয়াল চাপ	100KPA
মোটর শক্তি	250KW
বায়ু ক্ষমতা	120m3 / মিনিট
মোটর টাইপ	380/400/415 / 440V / 6KV / 10KV, 3PHASES, 50 / 60HZ
মোটর ব্র্যান্ড	স্ট্যান্ডার্ড: সিমেন্স বিাইড বা ওয়ানান মোটর আপনার বিকল্পের জন্য সিমেন্স এবং এবিবি মোটর

অ্যাপ্লিকেশন

a. ক। For Cement industry: cement conveying blower,ventilating, etc. সিমেন্ট শিল্পের জন্য: সিমেন্ট পৌঁছে দেওয়ার ব্লোয়ার, বায়ুচলাচল ইত্যাদি

b. খ। For Sewage Treatment System: aeration blower, back-washing blower, etc. স্যুয়েজ ট্রিটমেন্ট সিস্টেমের জন্য: বায়ুবাহিত ব্লোয়ার, ব্যাক-ওয়াশিং ব্লোয়ার ইত্যাদি

c. গ। For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. বায়ুসংক্রান্ত পরিবাহনের জন্য: গুঁড়া পদার্থ যেমন ময়দা, সিমেন্ট, বালু, শস্য ইত্যাদি পৌঁছে দেওয়া to

d. ঘ। For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. ডাস্ট সংগ্রহ, ধুলো পরিষ্কার, কিছু কারখানা, হাসপাতাল, ভবন ইত্যাদিতে বায়ুচলাচল ইত্যাদি For

e. ঙ। For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. বৈদ্যুতিক বিদ্যুৎকেন্দ্রের জন্য: গ্যাস পৌঁছে দেওয়া, অক্সিজেন বৃদ্ধি, বায়ুচলাচল, ধুলো পরিষ্কার ইত্যাদি

মূল প্রযুক্তি

1. ইনলেট গাইড vane ডিভাইস

পজিশন blow ব্লোয়ার ইম্পেলারের সামনে
ফাংশন only কেবল ৪৫% - ১০০% এর মধ্যে ব্লোয়ারের ক্ষমতা সামঞ্জস্য করার জন্য নয়, তবে এটির সামঞ্জস্য করার সুযোগের মধ্যেও ব্লোয়ারকে সর্বোচ্চ দক্ষতায় পৌঁছানোর বিষয়টি নিশ্চিত করার জন্য, বিশেষত যখন ডিজাইন করা ডেটা (নিম্ন তাপমাত্রা বা নিম্নচাপ) থেকে বিচ্যুত অপারেশন পরামিতিগুলি সুনিশ্চিত করা যায়।
Adjusting——automatic or manual operation by clicking the touch screen on blower control box. ব্লোয়ার কন্ট্রোল বাক্সে টাচ স্ক্রিনে ক্লিক করে —— স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন সামঞ্জস্য। Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. স্বয়ংক্রিয় অপারেশনের অধীনে, ইনলেট গাইড ফলটি 420mA ডিসি সিগন্যাল পাওয়ার পরে একটি সেট অনুপাতের বৈদ্যুতিন অপারেটর দ্বারা সামঞ্জস্য করা হয়, যখন ম্যানুয়াল অপারেশন বা রক্ষণাবেক্ষণের শর্তাধীন হয়, ফলকটি ম্যানুয়ালি অ্যাডজাস্ট করা হয়।

2. পরিপক্ক ভোল্ট ডিজাইন

নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা, উচ্চ দক্ষতা, 85% এর বহু-পরিবর্তনশীল দক্ষতা।

3. উচ্চ দক্ষতার ইমেলার

ইমপেলারের জন্য বক্ররেখাকে কম্পিউটারে কাজের শর্ত অনুকরণ করার জন্য পুনরাবৃত্তি নির্বাচন করা হয় এবং গ্যাসের প্রকৃত প্রবাহের জন্য আরও উপযুক্ত ting
বায়বীয় অ্যালুমিনিয়াম মিশ্রণ বা স্টেইনলেস স্টিল দিয়ে তৈরি, উন্মুক্ত পথের পশ্চাদপটে বাঁক (এটি এর 6 ডিগ্রির সবচেয়ে ছোট ডিপ এঙ্গেল), পৃষ্ঠ সূক্ষ্ম মেশিন।

৪. স্টেপ-আপ গিয়ার বক্স স্ট্রাকচার এবং উচ্চ নির্ভরযোগ্যতার ভারবহন

গিয়ার বাক্সটি আনুভূমিক structureস্প্লিট কাঠামোর, ভোল্ট কেসিংটি নিম্ন কেসিংয়ের সাথে সংযুক্ত এবং উপরের আবরণ থেকে পৃথক, যার মাধ্যমে বক্স কভারটি আনলোড করার জন্য প্রয়োজনীয় সময়কে ছোট করা হয়।
হাই-স্পিড শ্যাফ্ট লাইন যোগাযোগের মাধ্যমে নিশ্চিত হার্ড থ্রাস্ট ডিস্ক প্রযুক্তি, উচ্চ দক্ষতা এবং কম যান্ত্রিক ক্ষতি গ্রহণ করে।
বড় গিয়ারের জন্য উপবৃত্তাকার (স্থানচ্যুতি) বহন করা, উচ্চ-গতির গিয়ারের জন্য টিল্টিং-প্যাড বিয়ারিং।
The shaft of blower and gear is made of heat-treated forging steel and proper grinded. ব্লোয়ার এবং গিয়ারের শ্যাফ্ট তাপ-চিকিত্সা ফোরজিং ইস্পাত এবং সঠিকভাবে গ্রাইন্ডযুক্ত। Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. প্রতিটি অনুভূমিক সমালোচনামূলক গতি সাধারণ গতির চেয়ে 15% এর স্কোপের মধ্যে থাকে এবং টর্সনের অনুরণন গতি চলমান গতির চেয়ে 10% এর আওতায় থাকে, সমস্ত ঘোরানো অংশ গতিশীল সুষম হয়।
স্টেপ-আপ গিয়ারটি সমান্তরাল অ্যাক্সিস হেলিকাল টাইপের সাথে অবিচ্ছেদ্য ছোট গিয়ার এবং ঘোরানো শ্যাফ্ট রয়েছে।
অ্যোর স্টিল ফোরজিং এলো স্টিল দিয়ে তৈরি এবং অবিকল গ্রাইন্ডেড, গিয়ারটির পরিষেবা সূচকটি কমপক্ষে 1.8 হয়।

5. উচ্চ নির্ভুলতা গিয়ার ড্রাইভিং

আরও ভাল মানের গ্রেড গৃহীত হয়েছে
গিয়ার স্পষ্টতা গ্রেড ISO1328 5 ~ 4 এ স্থিতিশীল করা হয়েছে
স্পষ্টতা গ্রেড 3 পৌঁছাতে পারে।
স্ট্যান্ডার্ড এজিএমএ বা ডিআইএন সমান যথার্থ গ্রেড

6. প্ররোচক এবং উচ্চ গতির খাদ মধ্যে সংযোগ

স্ট্রেস এন্ড-ফেস কী (পিন) এবং ত্রিভুজাকার শ্যাফটের সংযোগ প্রকারটি গ্রহণ করুন
এটি স্থানান্তর করতে পারে সবচেয়ে বড় শক্তি 3,000 কিলোওয়াট পৌঁছেছে।
অংশগুলি ক্ষতিগ্রস্থ না করে একত্রিত করা এবং বিচ্ছিন্নকরণে সুবিধাজনক

7. উচ্চ কার্যকারিতা সীল

The material of seals is alloy of soft texture. সিলের উপাদানগুলি নরম জমিনের মিশ্রণ। (spiral seal adopted) (সর্পিল সীল গৃহীত)
নির্ভরযোগ্য ফাংশন, দীর্ঘ সেবা জীবন
কোনও ফুটো সমস্যা নেই
রক্ষণাবেক্ষণের জন্য কম খরচে প্রয়োজনীয়, প্রতিস্থাপনে সুবিধাজনক
শক্তি খরচ কোনও ঘর্ষণ দ্বারা হ্রাস করা

অপারেশন ফলাফল

জিএস ব্লোয়ারের সবচেয়ে আকর্ষণীয় বৈশিষ্ট্য হ'ল শক্তি দক্ষতা।

1 মার্চ, ২০০৯ থেকে, আমরা উদ্ধৃতি নিকাশী ট্রিটমেন্ট প্ল্যান্টে একটি ব্লোয়ারের (মডেল: জিএস160) ট্রায়াল চালানো শুরু করেছি।

এর পূর্বে পরিচালিত প্রতিটি ক্ষমতার প্রতিটি 80m3 / মিনিট এবং মোটর শক্তি 132 কেডব্লিউয়ের সাথে দুটি শিকড় ব্লোয়ারের সাথে তুলনা করে, প্রতি মাসে 30000 আরএমবি জিএস সিঙ্গেল-স্টেজ হাই-স্পিড সেন্ট্রিফুগাল ব্লোয়ার ব্যবহারের পরে সংরক্ষণ করা হয়েছে, যদিও এটি সম্পূর্ণ লোড অপারেশনে নেই।
