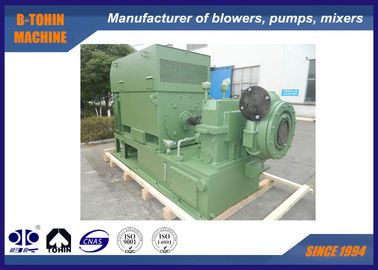

৩১৫KW সিঙ্গেল স্টেজ সেন্ট্রিফিউগাল ব্লোয়ার, ১২৬০০m³/ঘন্টা, স্টেইনলেস স্টিল ইম্পেলার ব্লোয়ার
GS সম্পর্কে
সিঙ্গেল-স্পিড হাই-স্পিড সেন্ট্রিফিউগাল ব্লোয়ার হল B-Tohin Machine দ্বারা ডিজাইন করা নতুন পণ্য। এই সিরিজের পণ্যের বায়ুসংক্রান্ত কর্মক্ষমতা এবং কাঠামোগত নকশা দেশীয় এবং আন্তর্জাতিকভাবে অনুরূপ পণ্যগুলির উন্নত স্তরে পৌঁছেছে। ব্লোয়ারগুলি নর্দমা জল শোধন, ধাতুবিদ্যা, পাওয়ার স্টেশনে সার্কুলেটিং ফ্লুইডাইজেশন বেড বয়লারের ফ্লুইডাইজেশন, নিষ্কাশন গ্যাস ডিসালফারাইজেশন, ফার্মেসি, গ্যাস বুস্টার ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
একই ধরনের পণ্য দেশ ও বিদেশে। ব্লোয়ারগুলি নর্দমা জল শোধন, ধাতুবিদ্যা,
পাওয়ার স্টেশনে সার্কুলেটিং ফ্লুইডাইজেশন বেড বয়লারের ফ্লুইডাইজেশন, নিষ্কাশন গ্যাস ডিসালফারাইজেশন, ফার্মেসি,
গ্যাস বুস্টার এবং তাই।
স্পেসিফিকেশন
|
মডেল নং।
|
GS210-1.7
|
|
ডিসচার্জ ডিফারেনশিয়াল প্রেসার
|
৭০KPA
|
|
মোটর পাওয়ার
|
৩১৫KW
|
|
এয়ার ক্যাপাসিটি
|
২১০m³/মিনিট
|
|
মোটর টাইপ
|
৩৮০/৪০০/৪১৫/৪৪০V/৬KV/১০KV, ৩ ফেজ, ৫০/৬০HZ
|
অ্যাপ্লিকেশন
এ। সিমেন্ট শিল্পের জন্য: সিমেন্ট পরিবহন ব্লোয়ার, বায়ুচলাচল, ইত্যাদি।
বি। নর্দমা শোধন ব্যবস্থার জন্য: এয়ারেশন ব্লোয়ার, ব্যাক-ওয়াশিং ব্লোয়ার, ইত্যাদি।
সি। নিউম্যাটিক কনভেয়িংয়ের জন্য: পাউডার সামগ্রী, যেমন ময়দা, সিমেন্ট, বালি, শস্য ইত্যাদি পরিবহনের জন্য।
ডি। ডাস্ট কালেক্টিং, ডাস্ট ক্লিনিং, কিছু কারখানা, হাসপাতাল, ভবন ইত্যাদিতে বায়ুচলাচল।
ই। ইলেকট্রিক পাওয়ার প্ল্যান্টের জন্য: গ্যাস পরিবহন, অক্সিজেন বৃদ্ধি, বায়ুচলাচল, ধুলো পরিষ্কার, ইত্যাদি।
মূল প্রযুক্তি
|
১. ইনলেট গাইড ভেন ডিভাইস
- অবস্থান—ব্লোয়ার ইম্পেলারের সামনে
- কার্যকারিতা—শুধুমাত্র ৪৫% - ১০০% এর মধ্যে ব্লোয়ারের ক্ষমতা সামঞ্জস্য করার জন্য নয়, বরং এর সামঞ্জস্যের সুযোগের মধ্যে ব্লোয়ারকে সর্বোচ্চ দক্ষতা অর্জনে সহায়তা করার জন্য, বিশেষ করে যখন অপারেটিং প্যারামিটারগুলি ডিজাইন করা ডেটা থেকে বিচ্যুত হয় (কম তাপমাত্রা বা কম চাপ)।
- সামঞ্জস্য—ব্লোয়ার কন্ট্রোল বক্সের টাচ স্ক্রিনে ক্লিক করে স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন। স্বয়ংক্রিয় অপারেশনের অধীনে, ইনলেট গাইড ভেনটি ৪-২০mA DC সংকেত পাওয়ার পরে বৈদ্যুতিক অপারেটর দ্বারা একটি নির্দিষ্ট অনুপাতে সামঞ্জস্য করা হয়, যখন ম্যানুয়াল অপারেশন বা রক্ষণাবেক্ষণের শর্তে, ভেনটি ম্যানুয়ালি সামঞ্জস্য করা হয়।
|
 |
|
২. পরিপক্ক ভোলিউট ডিজাইন
নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা, উচ্চ দক্ষতা, মাল্টি-ভেরিয়েবল দক্ষতা ৮৫ %।
|
|
|
৩. উচ্চ দক্ষতার ইম্পেলার
- কম্পিউটারে কাজের অবস্থা সিমুলেট করার জন্য ইম্পেলারের কার্ভটি বারবার নির্বাচন করা হয় এবং গ্যাসের প্রকৃত প্রবাহের জন্য আরও ভালভাবে ফিট করে।
- এয়ারিয়াল অ্যালুমিনিয়াম অ্যালয় বা স্টেইনলেস স্টিল দিয়ে তৈরি, খোলা পথ পিছনের দিকে বাঁকানো (এর সর্বনিম্ন ডিপ কোণ ৬ ডিগ্রি), পৃষ্ঠটি সূক্ষ্মভাবে মেশিনেড।
|
|
|
৪. স্টেপ-আপ গিয়ার বক্স স্ট্রাকচার এবং উচ্চ নির্ভরযোগ্যতার বিয়ারিং
- গিয়ার বক্সটি অনুভূমিকভাবে বিভক্ত কাঠামো, ভোলিউট কেসিং নীচের কেসিংয়ের সাথে সংযুক্ত এবং উপরের কেসিং থেকে পৃথক, যার মাধ্যমে বক্স কভার আনলোড করার জন্য প্রয়োজনীয় সময় কমে যায়।
-
হাই-স্পিড শ্যাফ্ট হার্ড থ্রাস্ট ডিস্ক প্রযুক্তি গ্রহণ করে, লাইন কন্টাক্টের মাধ্যমে উচ্চ-দক্ষতা এবং কম যান্ত্রিক ক্ষতি নিশ্চিত করা হয়েছে।
- বড় গিয়ারের জন্য উপবৃত্তাকার (বিচ্যুতি) বিয়ারিং, হাই-স্পিড গিয়ারের জন্য টিল্টিং-প্যাড বিয়ারিং গ্রহণ করা হয়েছে।
- ব্লোয়ার এবং গিয়ারের শ্যাফ্ট হিট-ট্রিটেড ফোরজিং স্টিল দিয়ে তৈরি এবং সঠিকভাবে গ্রাইন্ড করা হয়েছে। প্রতিটি অনুভূমিক ক্রিটিক্যাল স্পিড স্বাভাবিক গতির ±১৫% এর সুযোগের মধ্যে থাকে এবং টরশন রেজোন্যান্স স্পিড রানিং স্পিডের ±১০% এর সুযোগের মধ্যে থাকে, সমস্ত ঘূর্ণায়মান অংশগুলি ডাইনামিকভাবে ভারসাম্যপূর্ণ।
- স্টেপ-আপ গিয়ারটি প্যারালাল অ্যাক্সিস হেলিকাল টাইপের সাথে ইন্টিগ্রাল ছোট গিয়ার এবং ঘূর্ণায়মান শ্যাফ্ট।
-
সারফেস-কোয়েনচিং ফোরজিং অ্যালয় স্টিল এবং নির্ভুলভাবে গ্রাইন্ড করা দিয়ে তৈরি, গিয়ারের পরিষেবা সূচক কমপক্ষে ১.৮।
|
|
|
৫. উচ্চ-নির্ভুলতা গিয়ার ড্রাইভিং
- উচ্চ মানের গ্রেডের গিয়ার গ্রহণ করা হয়েছে
- গিয়ার নির্ভুলতা গ্রেড ISO1328 ৫~৪ এ স্থিতিশীল
- নির্ভুলতা গ্রেড ৩ পর্যন্ত পৌঁছাতে পারে।
- নির্ভুলতা গ্রেড স্ট্যান্ডার্ড AGMA বা DIN এর সমান
|
|
|
৬. ইম্পেলার এবং হাই-স্পিড শ্যাফ্টের মধ্যে সংযোগ
- সোজা এন্ড-ফেস কী (পিন) এবং ত্রিভুজাকার শ্যাফ্টের সংযোগের ধরণ গ্রহণ করুন
- এটি সর্বোচ্চ ৩,০০০ কিলোওয়াট শক্তি স্থানান্তর করতে পারে।
- অংশগুলির ক্ষতি না করে অ্যাসেম্বলিং এবং ডিসঅ্যাসেম্বলিংয়ে সুবিধাজনক
|
|
|
৭. উচ্চ-কার্যকারিতা সিল
- সিলের উপাদান নরম টেক্সচারের অ্যালয়। (স্পাইরাল সিল গ্রহণ করা হয়েছে)
- নির্ভরযোগ্য কার্যকারিতা, দীর্ঘ পরিষেবা জীবন
- কোন লিক সমস্যা নেই
- রক্ষণাবেক্ষণের জন্য কম খরচ প্রয়োজন, প্রতিস্থাপনে সুবিধাজনক
- ঘর্ষণ ছাড়াই শক্তি খরচ কমেছে
|
অপারেশন ফলাফল
- GS ব্লোয়ারের সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্য হল শক্তি দক্ষতা।
১ মার্চ, ২০০৯ থেকে, আমরা কিটিং নর্দমা শোধন প্ল্যান্টে একটি ব্লোয়ার (মডেল: GS160) এর ট্রায়াল রানিং শুরু করেছি।
পূর্বে চালিত ৮০m³/মিনিট ক্ষমতা এবং ১৩২kW মোটর পাওয়ারের দুটি রুটস ব্লোয়ারের সাথে তুলনা করে, GS সিঙ্গেল-স্টেজ হাই-স্পিড সেন্ট্রিফিউগাল ব্লোয়ার ব্যবহারের পর প্রতি মাসে ৩০,০০০ RMB সাশ্রয় হয়েছে, যদিও এটি পূর্ণ লোডে চলছে না।
প্রতিটি ব্রেকডাউন রেকর্ড সহ সম্পূর্ণ স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত, অপারেটরের জন্য আরও সুবিধাজনক
ব্লোয়ার প্যাকেজের অ্যাসেম্বলিং অঙ্কন
স্কোপের স্ট্যান্ডার্ড সরবরাহ
১. ব্লোয়ারের মূল অংশ
২. ইনলেট গাইড ভেন
৩. ইনলেট সাইলেন্সার
৪. স্টেইনলেস স্টিল ফ্লেক্সিবল জয়েন্ট
৫. হাই স্পিড গিয়ার বক্স
৭. ডিসচার্জ ভালভ
৮. চেক ভালভ
৯. বেস ফ্রেম
১০. লুব্রিকেন্ট সিস্টেম
১১. পিএলসি কন্ট্রোল বক্স
১২. মোটর
