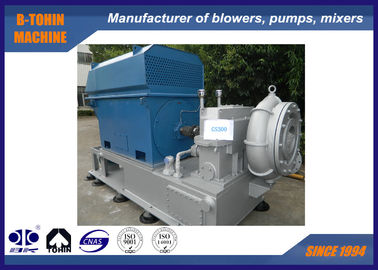

একক পর্যায় সেন্ট্রিফিউগাল ব্লোয়ার, 15000m3/ঘন্টা, 75KW, অ্যারো মেটাল ইম্পেলার
জিএস সম্পর্কে
একক-গতি উচ্চ-গতির সেন্ট্রিফিউগাল ব্লোয়ার হল বি-টোহিন মেশিন দ্বারা ডিজাইন করা নতুন পণ্য। এই সিরিজের পণ্যের বায়ুসংক্রান্ত কর্মক্ষমতা এবং কাঠামোগত নকশা দেশীয় এবং আন্তর্জাতিকভাবে অনুরূপ পণ্যগুলির উন্নত স্তরে পৌঁছেছে। ব্লোয়ারগুলি নর্দমা জল শোধন, ধাতুবিদ্যা, বিদ্যুৎ কেন্দ্রের সঞ্চালিত ফ্লুইডাইজড বেড বয়লারের ফ্লুইডাইজেশন, নিষ্কাশন গ্যাস ডিসালফারাইজেশন, ফার্মেসি, গ্যাস বুস্টার ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
একই ধরনের পণ্যের দেশীয় এবং আন্তর্জাতিকভাবে উন্নত স্তরে পৌঁছেছে। ব্লোয়ারগুলি নর্দমা জল শোধন, ধাতুবিদ্যা,
সঞ্চালিত ফ্লুইডাইজড বেড বয়লারের ফ্লুইডাইজেশন, বিদ্যুৎ কেন্দ্রের নিষ্কাশন গ্যাস ডিসালফারাইজেশন, ফার্মেসি,
গ্যাস বুস্টার এবং তাই।
স্পেসিফিকেশন
|
মডেল নং।
|
GS300-1.65
|
|
ডিসচার্জ ডিফারেনশিয়াল প্রেসার
|
65KPA
|
|
মোটর পাওয়ার
|
450KW
|
|
এয়ার ক্যাপাসিটি
|
300m3/মিনিট
|
|
মোটর টাইপ
|
380/400/415/440V/6KV/10KV, 3 ফেজ, 50/60HZ
|
অ্যাপ্লিকেশন
এ। সিমেন্ট শিল্পের জন্য: সিমেন্ট পরিবহন ব্লোয়ার, বায়ুচলাচল, ইত্যাদি।
বি। নর্দমা শোধন ব্যবস্থার জন্য: এয়ারেশন ব্লোয়ার, ব্যাক-ওয়াশিং ব্লোয়ার, ইত্যাদি।
সি। বায়ুসংক্রান্ত পরিবহনের জন্য: গুঁড়ো পদার্থ পরিবহনের জন্য, যেমন ময়দা, সিমেন্ট, বালি, শস্য, ইত্যাদি।
ডি। ধুলো সংগ্রহের জন্য, ধুলো পরিষ্কারের জন্য, কিছু কারখানা, হাসপাতাল, ভবন ইত্যাদিতে বায়ুচলাচল।
ই। বিদ্যুৎ কেন্দ্রের জন্য: গ্যাস পরিবহন, অক্সিজেন বৃদ্ধি, বায়ুচলাচল, ধুলো পরিষ্কার, ইত্যাদি।
মূল প্রযুক্তি
|
1. ইনলেট গাইড ভেন ডিভাইস
- অবস্থান - ব্লোয়ার ইম্পেলারের সামনে
- কার্যকারিতা - শুধুমাত্র ব্লোয়ারের ক্ষমতা 45% - 100% এর মধ্যে সামঞ্জস্য করার জন্য নয়, বরং এর সামঞ্জস্যের সুযোগের মধ্যে সর্বোচ্চ দক্ষতা অর্জনের জন্য ব্লোয়ার নিশ্চিত করার জন্য, বিশেষ করে যখন অপারেটিং প্যারামিটারগুলি ডিজাইন করা ডেটা থেকে বিচ্যুত হয় (নিম্ন তাপমাত্রা বা নিম্ন চাপ)।
- সামঞ্জস্য - ব্লোয়ার কন্ট্রোল বক্সের টাচ স্ক্রিনে ক্লিক করে স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন। স্বয়ংক্রিয় অপারেশনের অধীনে, ইনলেট গাইড ভেন 4-20mA DC সংকেত পাওয়ার পরে বৈদ্যুতিক অপারেটর দ্বারা একটি নির্দিষ্ট অনুপাতে সামঞ্জস্য করা হয়, যখন ম্যানুয়াল অপারেশন বা রক্ষণাবেক্ষণের শর্তে, ভেন ম্যানুয়ালি সামঞ্জস্য করা হয়।
|
 |
|
2. পরিপক্ক ভোলিউট ডিজাইন
নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা, উচ্চ দক্ষতা, 85% এর মাল্টি-ভেরিয়েবল দক্ষতা।
|
|
|
3. উচ্চ দক্ষতার ইম্পেলার
- কম্পিউটারে সিমুলেট করা কাজের অবস্থার উপর ভিত্তি করে ইম্পেলারের জন্য কার্ভ নির্বাচন করা হয় এবং গ্যাসের প্রকৃত প্রবাহের জন্য আরও ভালভাবে ফিট করে।
- এয়ারিয়াল অ্যালুমিনিয়াম অ্যালয় বা স্টেইনলেস স্টিল দিয়ে তৈরি, খোলা পথ পিছনের দিকে বাঁকানো (এর সর্বনিম্ন ডিপ কোণ 6 ডিগ্রি), পৃষ্ঠ সূক্ষ্মভাবে মেশিন করা।
|
|
|
4. স্টেপ-আপ গিয়ার বক্স কাঠামো এবং উচ্চ নির্ভরযোগ্যতার বিয়ারিং
- গিয়ার বক্সটি অনুভূমিকভাবে বিভক্ত কাঠামো, ভোলিউট কেসিং নিম্ন কেসিংয়ের সাথে সংযুক্ত এবং উপরের কেসিং থেকে পৃথক, যার মাধ্যমে বক্স কভার আনলোড করার জন্য প্রয়োজনীয় সময় হ্রাস করা হয়।
-
উচ্চ-গতির শ্যাফ্ট হার্ড থ্রাস্ট ডিস্ক প্রযুক্তি গ্রহণ করে, লাইন কন্টাক্টের মাধ্যমে উচ্চ-দক্ষতা এবং কম যান্ত্রিক ক্ষতি নিশ্চিত করা হয়।
- বড় গিয়ারের জন্য উপবৃত্তাকার (বিচ্যুতি) বিয়ারিং, উচ্চ-গতির গিয়ারের জন্য টিল্টিং-প্যাড বিয়ারিং গ্রহণ করা হয়।
- ব্লোয়ার এবং গিয়ারের শ্যাফ্ট তাপ-চিকিত্সা করা ফোর্জিং স্টিল দিয়ে তৈরি এবং সঠিকভাবে গ্রাইন্ড করা হয়। প্রতিটি অনুভূমিক ক্রিটিক্যাল স্পিড স্বাভাবিক গতির ±15% এর সুযোগের মধ্যে থাকে, এবং টরশন রেজোন্যান্স স্পিড রানিং স্পিডের ±10% এর সুযোগের মধ্যে থাকে, সমস্ত ঘূর্ণায়মান অংশগুলি ডাইনামিকভাবে ভারসাম্যপূর্ণ।
- স্টেপ-আপ গিয়ারটি প্যারালাল অ্যাক্সিস হেলিকাল টাইপের যা অবিচ্ছেদ্য ছোট গিয়ার এবং ঘূর্ণায়মান শ্যাফ্ট সহ।
-
সারফেস-কোয়েনচিং ফোর্জিং অ্যালয় স্টিল এবং নির্ভুলভাবে গ্রাইন্ড করা দিয়ে তৈরি, গিয়ারের পরিষেবা সূচক কমপক্ষে 1.8।
|
|
|
5. উচ্চ-নির্ভুলতা গিয়ার ড্রাইভিং
- উচ্চ মানের গ্রেডের গিয়ার গ্রহণ করা হয়েছে
- গিয়ার নির্ভুলতা গ্রেড ISO1328 5~4 এ স্থিতিশীল
- নির্ভুলতা গ্রেড 3 পর্যন্ত পৌঁছাতে পারে।
- নির্ভুলতা গ্রেড স্ট্যান্ডার্ড AGMA বা DIN এর সমান
|
|
|
6. ইম্পেলার এবং উচ্চ-গতির শ্যাফ্টের মধ্যে সংযোগ
- সোজা প্রান্ত-মুখ কী (পিন) এবং ত্রিভুজাকার শ্যাফ্টের সংযোগের ধরণ গ্রহণ করুন
- এটি 3,000 কিলোওয়াট পর্যন্ত শক্তি স্থানান্তর করতে পারে।
- যন্ত্রাংশের ক্ষতি ছাড়াই সমাবেশ এবং বিচ্ছিন্নকরণে সুবিধাজনক
|
|
|
7. উচ্চ কর্মক্ষমতা সম্পন্ন সিল
- সিলের উপাদান নরম টেক্সচারের সংকর ধাতু। (স্পাইরাল সিল গ্রহণ করা হয়েছে)
- নির্ভরযোগ্য কার্যকারিতা, দীর্ঘ পরিষেবা জীবন
- কোন লিকেজ সমস্যা নেই
- রক্ষণাবেক্ষণের জন্য কম খরচ প্রয়োজন, প্রতিস্থাপনে সুবিধাজনক
- ঘর্ষণ ছাড়াই শক্তি খরচ হ্রাস
|
অপারেশন ফলাফল
- জিএস ব্লোয়ারের সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্য হল শক্তি দক্ষতা।
মার্চ 1, 2009 থেকে, আমরা কিটিং নর্দমা শোধন প্ল্যান্টে একটি ব্লোয়ার (মডেল: GS160) এর পরীক্ষামূলক চালনা শুরু করেছি।
আগে চালিত দুটি রুট ব্লোয়ারের সাথে তুলনা করে, প্রতিটির ক্ষমতা 80m3/মিনিট এবং মোটর পাওয়ার 132kW, জিএস সিঙ্গেল-স্টেজ হাই-স্পিড সেন্ট্রিফিউগাল ব্লোয়ার ব্যবহারের পর প্রতি মাসে 30000 RMB সাশ্রয় হয়েছে, যদিও এটি পূর্ণ লোডে চলছে না।
প্রতিটি ব্রেকডাউন রেকর্ড সহ সম্পূর্ণ স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত, অপারেটরের জন্য আরও সুবিধাজনক
ব্লোয়ার প্যাকেজের সমাবেশ অঙ্কন
স্কোপের স্ট্যান্ডার্ড সরবরাহ
1. ব্লোয়ার প্রধান বডি
2. ইনলেট গাইড ভেন
3. ইনলেট সাইলেন্সার
4. স্টেইনলেস স্টিল ফ্লেক্সিবল জয়েন্ট
5. হাই স্পিড গিয়ার বক্স
7. ডিসচার্জ ভালভ
8. চেক ভালভ
9. বেস ফ্রেম
10. লুব্রিকেন্ট সিস্টেম
11. পিএলসি কন্ট্রোল বক্স
12. মোটর
