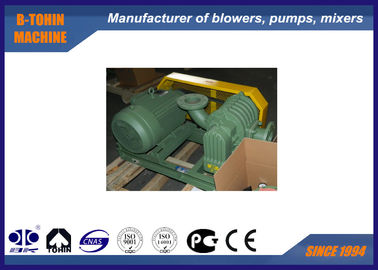

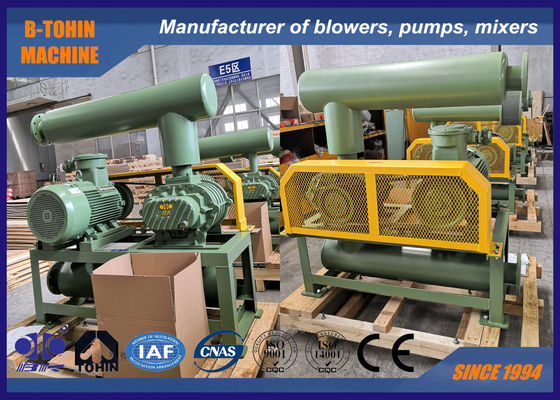

এয়ার রুটস ব্লোয়ার ভ্যাকুয়াম পাম্প, সর্বোচ্চ চাপ -40KPA, ভ্যাকুয়াম ব্লোয়ার
বি কে ভ্যাকুয়াম পাম্প সম্পর্কে
বি কে ভ্যাকুয়াম পাম্পটি ধনাত্মক রুট ব্লোয়ারের আউটলেট এবং ইনলেট পরিবর্তন করে ভ্যাকুয়াম ব্যবহারের জন্য ডিজাইন করা হয়েছে। এর ভ্যাকুয়াম চাপ -10 কেএপি থেকে -40 কেপিএ জুড়ে। এটি খাদ্য পরিবহন, ধাতুবিদ্যার ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়,রাসায়নিক শিল্প এবং ইলেকট্রনিক লেপএটি স্থিতিশীল অপারেশন এবং নির্ভরযোগ্য পারফরম্যান্সের বৈশিষ্ট্যযুক্ত।
বিশেষ উল্লেখ
|
মডেল
|
BV5009
|
| ইনলেট মাত্রা |
DN100 |
| আউটলেট মাত্রা |
DN100 |
|
এয়ার ক্যাপাসিটি
|
5.68-18.41 মিটার3/ মিনিট
|
|
ডিসচার্জ ডিফারেনশিয়াল চাপ
|
-১০ ~ -৪০ কেপিএ
|
|
ঘূর্ণন গতি
|
৮৫০-২০০০ ঘন্টা
|
|
মোটর প্রকার
|
5.5-7.5/11-15/18.5-22KW
380/400/415/440V, 3PHASES, 50/60HZ
|
|
মোটর ব্র্যান্ড
|
স্ট্যান্ডার্ডঃ সিমেন্স বেয়েড বা ইয়াউন মোটর
আপনার পছন্দের জন্য সিমেন্স এবং এবিবি মোটর
|
|
ইনস্টলেশনের ধরন
|
স্ট্যান্ডার্ডঃ অনুভূমিক টাইপ।
আপনার বিকল্পের জন্য উল্লম্ব টাইপ উপলব্ধ
|
|
মোটরবিহীন ব্লাভারের N.W.
|
২৩৯ কেজি
|
|
প্যাকেজিং আকার approx.
|
1.৫*১.০৫*১.৭৫ মিটার (দৈর্ঘ্য*প্রস্থ*উচ্চতা)
|
প্যারামিটার শীট
| মডেল |
পোর্ট ডায়া
(এমএম) |
গতি |
ইনপুট ক্যাপাসিটি (এম 3 / মিনিট) এবং শ্যাফ্ট পাওয়ার (কেডব্লিউ) |
| -0.1kgf/cm2 |
-0.2kgf/cm2 |
-0.3kgf/cm2 |
-0.4kgf/cm2 |
| -১০০০ মিমি এইচ২ও |
-২০০০ মিলিমিটার এইচ২ও |
-3000mmH2O |
-4000mmH2O |
| -০.০১ এমপিএ |
-০.০২ এমপিএ |
-০.০৩ এমপিএ |
-০.০৪ এমপিএ |
| rpm |
m3/min |
কেডব্লিউ |
m3/min |
কেডব্লিউ |
m3/min |
কেডব্লিউ |
m3/min |
কেডব্লিউ |
| BV5009 |
100 (((4") |
850 |
7.05 |
2.12 |
6.48 |
3.60 |
6.05 |
5.43 |
5.68 |
6.29 |
| 1000 |
8.53 |
2.49 |
7.97 |
4.23 |
7.53 |
6.39 |
7.17 |
7.40 |
| 1150 |
10.01 |
2.87 |
9.45 |
4.86 |
9.01 |
7.35 |
8.65 |
8.51 |
| 1250 |
11.00 |
3.12 |
10.44 |
5.29 |
10.00 |
7.99 |
9.64 |
9.25 |
| 1350 |
11.99 |
3.37 |
11.43 |
5.71 |
10.99 |
8.63 |
10.62 |
9.99 |
| 1500 |
13.47 |
3.74 |
12.91 |
6.35 |
12.47 |
9.59 |
12.11 |
11.10 |
| 1600 |
14.46 |
3.99 |
13.90 |
6.77 |
13.46 |
10.23 |
13.10 |
11.84 |
| 1750 |
15.94 |
4.37 |
15.38 |
7.40 |
14.94 |
11.18 |
14.58 |
12.95 |
| 1850 |
16.93 |
4.62 |
16.37 |
7.83 |
15.93 |
11.82 |
15.57 |
13.69 |
| 2000 |
18.41 |
4.99 |
17.85 |
8.46 |
17.41 |
12.78 |
17.05 |
14.80 |
ব্লাভার প্যাকেজের একত্রিতকরণের অঙ্কন
| বি ভিরূপরেখা মাত্রা শীট |
|
|
|
|
|
|
|
|
|
|
|
এককঃ মিমি |
প্রকার |
পোর্ট ডায়া |
মোটর শক্তি |
এ |
বি |
সি |
ডি |
ই |
এফ |
জি |
এইচ |
কে |
এম |
এন |
0 |
পি |
Q |
n-M16×h |
ওজন
(কেজি) |
| BV5009 |
100 (((4") |
5.5 ¢7.5 |
1255 |
984 |
110 |
192 |
608 |
204 |
272 |
1225 |
163 |
325 |
409 |
150 |
230 |
18 |
4-এম১৬×৩০০ |
239 |
| ১১-১৫ |
428 |
512 |
| 18৫.২২ |
473 |
557 |
| স্ট্যান্ডার্ড এসিইএসএসআরআইএসএর মধ্যে রয়েছেঃ ইনপুট, আউটলেট মিউফলার, নেতিবাচক চাপ গ্যাজ, বেস, বেল্ট কভার, ভ্যাকুয়াম রিলেভ ভালভ, ত্রিভুজাকার বেল্ট। |
| উপরের ওজন শুধুমাত্র স্ট্যান্ডার্ড আনুষাঙ্গিকের জন্য, মোটর ব্যতীত। |
পরিসরের স্ট্যান্ডার্ড সরবরাহ
1. ব্লাভার প্রধান শরীর
2. ভ্যাকুয়াম নিরাপত্তা ভালভ
3. ইনপুট সাইলেন্সার
4. আউটলেট সাইলেন্সার
5. পাবলিক বেস (বেল্ট কভার সহ)
6. রাবার নমনীয় জয়েন্ট এবং শক প্যাড
7. ব্লাভার পলি
8. চাপমাপক
9. বেল্ট
10. বোল্ট এবং বাদাম এবং অন্যান্য সংযোগ অংশ
11. মোটর
