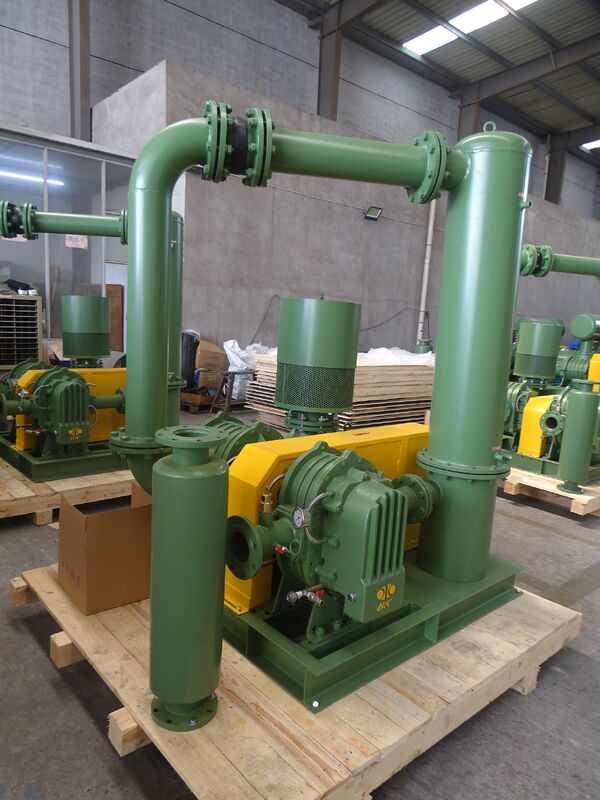

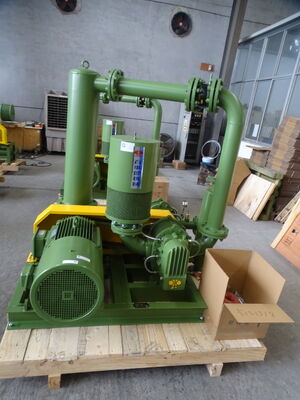

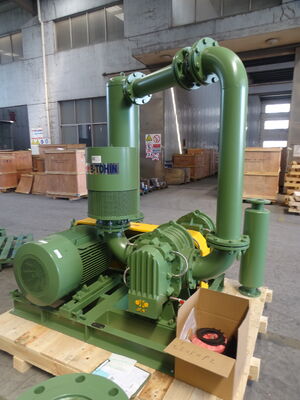

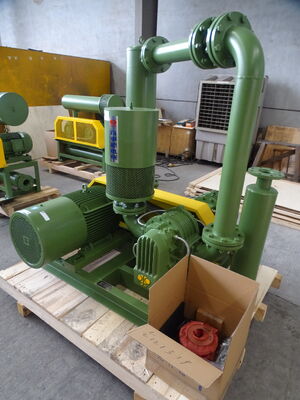

BKD উচ্চ চাপ,1.0-1.5 kgf/cm2 চাপ, জল শীতল, দুই পর্যায়, তিন লব রুট বায়ু ব্লাভার

1 BKD টাইপ রুট ব্লাভার



BKD দ্বি-পর্যায়ের ব্লাভার দুটি BKW ব্লাভারকে একত্রে তৈরি করে,যা একক ব্লাভারের চাপের সীমা অতিক্রম করতে পারে।প্রাথমিক ব্লাভার দ্বারা নির্গত উচ্চ তাপমাত্রা গ্যাস একটি মধ্যম-কুলার দ্বারা শীতল করা হয় যাতে এটি সেকেন্ডারি ব্লাভারে প্রবেশ করে যাতে তার তাপমাত্রা নির্দিষ্ট মান অতিক্রম না করেএইভাবে সেকেন্ডারি ব্লাভারের ভালো কাজ নিশ্চিত করা হয়।



BKD সিরিজ হল একটি দ্বৈত পর্যায়ের রুট ব্লাভার,যার দুটি BKW ব্লাভার সিরিজ রয়েছে এবং একক ব্লাভারের তুলনায় সর্বোচ্চ চাপ অতিক্রম করে,এছাড়াও প্রথম এবং দ্বিতীয় পর্যায়ের মধ্যে একটি মধ্যম শীতল সিস্টেম আছেএটি দ্বিতীয় ব্লাভারে বায়ু প্রবাহের মানক তাপমাত্রা নিশ্চিত করে।



2 পণ্যের স্পেসিফিকেশন



প্রকার	সুইট ব্লোয়ার	পোর্ট ডায়া (এমএম)	চাপ (kgf/cm2)	গতি ((rmp)		ইনপুট এয়ারফ্লো (মি 3 / মিনিট)	শ্যাফ্ট পাওয়ার (কেডব্লিউ)	ঠান্ডা পানি ((L/min)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 ((2.5")	1.০-১.5	৮৫০-১৬০০	১০৫০-১৮০০	3.৩২-৮।77	10.18-24.26	32
BKD-2000	BKW6008+BKW6005	৮০ (৩)	1.০-১.5	৮৫০-১৫০০	৮৫০-১৫০০	6.০৫-১৪।74	16.৪৩-৩৮।89	40
BKD-3000	BKW7011+BKW7006	100 (((4")	1.০-১.5	৮৫০-১৫০০	1000-1650	13৯৩-২৯।31	30.২১-৬৯27	50
BKD-4000	BKW8016+BKW7011	১৫০ ((৬")	1.০-১.5	৮৫০-১৪০০	৮৫০-১৪০০	20.৮২-৪১57	49.28-1036	70
BKD-5000	BKW8024+BKW8016	200 ((৮")	1.০-১.5	৮৫০-১৪০০	৮৫০-১৪০০	31.৯৭-৬২।99	77.31-155.6	90
BKD-6000	BKW9030+BKW9020	২৫০ ((১০")	1.০-১.5	৮৫০-১৪০০	৮৫০-১৪০০	55.১৭-১০৫9	124.৩-২৫২	120
BKD-7000	BKW10034+BKW10027	৩০০ ((১২")	1.০-১.5	৮৫০-১৪০০	৮৫০-১৪০০	80.6-150.88	175.২-৩৮৩।1	160



3 বিভিন্ন অবস্থার অধীনে ইনলেট এয়ারফ্লো (এম 3 / মিনিট) এবং শ্যাফ্ট পাওয়ার (কেডব্লিউ)



প্রকার	পোর্ট ডায়া	গতি		ইনলেট এয়ারফ্লো ((m3/min) এবং শ্যাফ্ট পাওয়ার ((KW) বিভিন্ন অবস্থার মধ্যে								শীতল জল
				1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
				10000mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		rpm		0.098 এমপিএ		0.১১৮ এমপিএ		0.137 এমপিএ		0.147 এমপিএ
		Ⅰ	Ⅱ	m3/min	কেডব্লিউ	m3/min	কেডব্লিউ	m3/min	কেডব্লিউ	m3/min	কেডব্লিউ	L/min
BKD-1000 (BKW5006+) BKW5003)	65 ((2.5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





3 BKD-1000 এর সীমানা মাত্রা



বি কে ডি রূপরেখা মাত্রা শীট                         এককঃ মিমি প্রকার পোর্ট ডায়া মোটর শক্তি এ বি সি ডি ই এফ জি এইচ আমি J কে এল এম এন 0 n Q×h BKD-1000 65 ((2.5") ১১৩০ 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 এম১৬×৩০০ BKD-2000 ৮০ (৩) ১৫৪৫ 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 এম১৬×৩০০ BKD-3000 100 (((4") ৩০-৪৫ 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 এম১৬×৪০০ ৫৫-৭৫ 650 1300 25 1400 1450 1350 BKD-4000 ১৫০ ((৬") ৫৫ থেকে ৯০ 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 এম১৬×৪০০ 110 770 1540 25 860 1720 1770 1560 BKD-5000 200 ((৮") ৭৫২০০ 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 এম১৬×৪০০ BKD-6000 ২৫০ ((১০") ১৩২ ₹২০০ 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 এম১৬×৪০০ 220 ~ 280 ((6kv) 1265 2650 25 1040 2080 2130 2580 BKD-7000 ৩০০ ((১২") ১৬০-২০০ 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 এম১৬×৪০০ 220 ~ 250 ((6kv) 1375 2750 25 2800 ২৮০-৪০০ ((৬kv) 1435 2870 25 2920 দ্রষ্টব্যঃ A আকারটি রেফারেন্সের জন্য,কিন্তু এটি B আকারের বেশি হবে না।





৪ অন্যান্য আনুষাঙ্গিক



(1) YUSV প্রকার খালি স্টার্ট ভালভ



(২) মাল্টি-ফাংশন বিডিএফজেড-এল টাইপ বক্সার





• স্রাব শুরু ভালভ কাজ নীতি



এই ভালভ প্রধানত ব্লাভার, কম্প্রেসার এবং স্ক্রু টাইপ ব্লাভারের জন্য পাইপলাইনে ব্যবহৃত হয়।



বায়ু ভালভ মাধ্যমে প্রবাহিত হবে, এবং ব্লাভার লোড ছাড়া কাজ করবে, কিছুক্ষণ পরে, ভালভ বন্ধ হবে



কারণ চাপ পার্থক্য পাইপলাইন এবং আউট, তাই এটা বুঝতে শুরু লোড ছাড়া জন্য ব্লাভার, এবং



যন্ত্রপাতি এবং মোটরকে প্রভাবিত করতে পারে।



• আনলোড স্টার্ট ভালভের প্রধান বৈশিষ্ট্য

1. যান্ত্রিক কাঠামো এবং যুক্তিসঙ্গত নকশা, কোন কনক আউট.
2. এখানে বাইপাস এবং ইলেকট্রিক এক্সিকিউটিভ সিস্টেমের প্রয়োজন নেই।
3. এটি সুরক্ষা ভালভ প্রতিস্থাপন করে, এবং গুরুতর অবস্থায় স্টার্টআপ রক্ষা করে।
4. সহজেই মাউন্ট করা এবং রক্ষণাবেক্ষণ করা।



• ঘরের প্রধান বৈশিষ্ট্য

1. স্টিল এবং স্পঞ্জ ব্যবহার করে শব্দ বিচ্ছিন্নতা, এবং এতে শব্দ শোষণকারী উপাদান অন্তর্ভুক্ত করা হয়, এবং কার্যকরভাবে শব্দ হ্রাস করতে পারে।
2. এখানে চারটি দরজা আছে, এবং প্রতিটি দিক পুরোপুরি খোলা যেতে পারে, যা দৈনন্দিন রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
3. অপসারণযোগ্য কাঠামো গ্রহণ, যা পরিবহন জন্য সহজ।
4. কম ফ্লোর স্পেসের জন্য কমপ্যাক্ট কাঠামো
