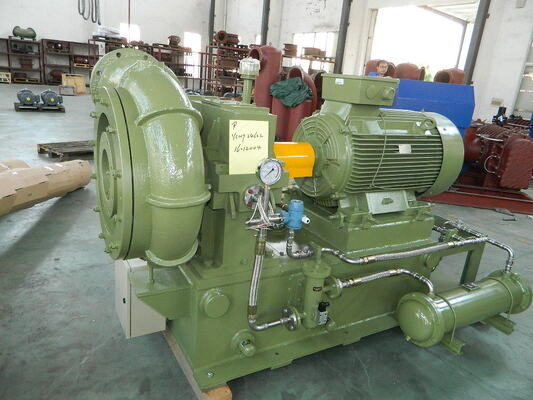

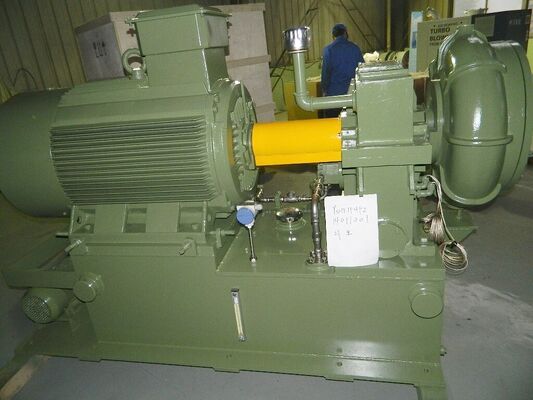

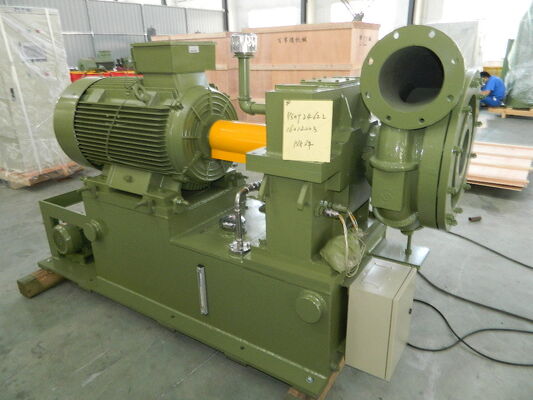

GS210 সিরিজ 210 m3/min এক পর্যায়ের উচ্চ গতির সেন্ট্রিফুগাল ওয়াটার ট্রিটমেন্ট ব্লাভার


মন্তব্য:
1......................
2ধুলো এবং অন্যান্য কঠিন অমেধ্য ≤10mg/m3;
3. সমুদ্রপৃষ্ঠের উচ্চতা ১০০০ মিটার হলে মোটরটি বিশেষ হতে হবে;
4. এটি 60°C এর বেশি ইনপুট তাপমাত্রা বা 120°C এর বেশি আউটপুট তাপমাত্রার জন্য উপযুক্ত নয়;
5.উপরের পাতায় বায়ু প্রবাহ 20°C এবং 1 atm অবস্থার মান;
6ক্যাটালগে উল্লেখ না করা ক্যাপাসিটির জন্য দয়া করে আমাদের টেকনিক্যাল ডিপার্টমেন্টের সাথে যোগাযোগ করুন।
7. এক পর্যায়ের উচ্চ গতির সেন্ট্রিফুগাল ভ্যাকুয়াম পাম্পের মডেল নির্বাচন করার জন্য, দয়া করে আমাদের কোম্পানির প্রযুক্তিগত বিভাগের সাথে যোগাযোগ করুন।


1ইনলেট গাইড ভেনা ডিভাইস
নয়টি প্যানেলের সমন্বয়ে গঠিত, ইনপুট গাইড প্যানেল ডিভাইসটি ইম্পেলারের আগে ইনস্টল করা হয় এবং এর খোলা ডিগ্রি একটি বৈদ্যুতিক অপারেটর দ্বারা নিয়ন্ত্রিত হয়।যখন বৈদ্যুতিক অপারেটর নিয়ন্ত্রণ প্যানেল থেকে 4-20mA সংকেত পায়, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2,ভলুট
নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা, উচ্চ দক্ষতা এবং 85% পর্যন্ত সমস্ত মাল্টিভেরিয়েট দক্ষতা অর্জনের জন্য সবচেয়ে উপযুক্ত ভোলুট রানারটি গৃহীত হয়।




3স্টেপ-আপ বক্স
এই গ্যারেজটি উচ্চ গতির ঘূর্ণন এবং দীর্ঘ সেবা জীবনের অধীনে দুর্দান্ত পারফরম্যান্সের সাথে ডিফিউশন হার্ড করা হয়।


বেবিট ধাতব পৃষ্ঠের সাথে স্লাইডিং টাইপের ভারবহন গৃহীত হয়। ভারবহনটি তার শ্যাফ্ট এবং শীতল সমর্থন করার জন্য তৈলাক্তকরণ ফিল্ম গ্রহণ করে। এটি কম ঘর্ষণ,উচ্চ অ্যান্টি-কনক বৈশিষ্ট্যযুক্ত,নির্ভরযোগ্য কর্মক্ষমতা এবং দীর্ঘায়ু.




4, উচ্চ দক্ষতা চালক
ইম্পেলার, যা ত্রিমাত্রিক মিশ্রিত অর্ধ-খোলা টাইপ, ত্রিমাত্রিক তত্ত্ব দ্বারা ডিজাইন করা হয়।

এটি কম্পিউটারে কাজ করার অবস্থা এবং গ্যাসের প্রকৃত প্রবাহের জন্য আরও ভালভাবে ফিট করে। এদিকে, এটি সেন্ট্রিফুগাল বলের কারণে স্ল্যাব বিকৃতি হ্রাস করে এবং দক্ষতার নির্ভরযোগ্যতা উন্নত করে।
চালক এবং উচ্চ গতির শ্যাফ্টের জন্য অগ্রগতি সংযোগের প্রকারটি গৃহীত হয়। বিতরণ করার আগে, চালকের ওভার-স্পিড এবং গতিশীল ভারসাম্য পরীক্ষা করা হয় যাতে ব্লাভারের উচ্চ কার্যকারিতা নিশ্চিত করা যায়।
ইম্পেলারের উপাদানটি অপশনাল, এয়ার-মেটাল বা স্টেইনলেস স্টিল বা কাস্টমারের অনুরোধ অনুযায়ী অন্যান্য উপকরণ উপলব্ধ।






ব্লাভারের কাঠামো

জিএস সিরিজের সেন্ট্রিফুগাল ব্লাভারে এক-স্তরের ক্যান্টিলিবার, অক্ষীয় ইনপুট এবং র্যাডিক্যাল ডিসচার্জ কাঠামো রয়েছে।বায়ু ইনলেট ফিল্টার সেটিং থেকে শোষণ পাইপ এবং ইনলেট গাইড vane ডিভাইস আসে. প্রধান ড্রাইভিং মোটর সংযোগ এবং ধাপ-আপ বক্স সঙ্গে সংযুক্ত করা হয়.
স্টেপ-আপ গিয়ারটি শক্তির জন্য গ্যাস তৈরির জন্য টার্নারি মিশ্রিত সেমি-ওপেন ইম্পেলারকে চালিত করে,এবং গ্যাস স্রাবটি বেনলেস ডিফিউজার এবং ভোলুট চেম্বারের মাধ্যমে প্রবাহিত হয়।


প্রধান বৈশিষ্ট্য

·গুড এয়ারডাইনামিক পারফরম্যান্সঃ টার্নারি সেমি-ওপেন মিশ্র প্রবাহের ইম্পেলারটি সহজেই ঘূর্ণি সৃষ্টি করতে পারে না এবং ছোট বায়ু প্রবাহের ক্ষতির জন্য গৃহীত হয়।

·ইনপুট গাইড ভেনা দ্বারা নিয়ন্ত্রিত, ইউনিটের দক্ষতা বক্ররেখা সমতল, এবং এমনকি নকশাকৃত অপারেটিং অবস্থার অধীনেও,ভাল শক্তি সঞ্চয় প্রভাব অর্জন করা যেতে পারে।

·কম্প্যাক্ট কাঠামো,নিম্ন তলভূমি,সহজ অপারেশন।

·ইম্পেলারটি উচ্চ-শক্তির বিমান অ্যালুমিনিয়াম খাদ থেকে তৈরি, ছোট বাঁক ত্রুটির সাথে আমদানিকৃত পাঁচটি সমন্বয়যুক্ত লিঙ্কিং মেশিনিং সেন্টারে মেশিন করা হয়।এটি নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা এবং উচ্চ দক্ষতা আছেযদিও এটি বেশিরভাগ রুট ব্লোয়ারের তুলনায় ১৫-২৫% শক্তি সাশ্রয় করতে পারে।

·ইম্পেলার এবং স্পিড-আপ গিয়ার একীভূত কাঠামোর, যা যান্ত্রিক ক্ষতি উল্লেখযোগ্যভাবে হ্রাস করে।

·উচ্চ গতিতে চলার সময় ভাল স্থিতিশীলতা, কম কম্পন, কম গোলমাল এবং দীর্ঘ সেবা জীবনের জন্য হেলিক্যাল টাইপ স্পিড-আপ গিয়ার গ্রহণ করা হয়।

·বিশেষ টিল্টিং প্যাড লেয়ারঃ বিশেষ টিল্টিং প্যাডের মাধ্যমে, পণ্যটি উচ্চ গতিতে চলার সময় উচ্চ স্থিতিশীলতা অর্জন করে।

·অটোমেটিক কন্ট্রোলের উচ্চ মাত্রা,ভাল নির্ভরযোগ্যতা।


ব্লাভার প্যাকেজের একত্রিতকরণের অঙ্কন


পরিসরের স্ট্যান্ডার্ড সরবরাহ

1. ব্লাভার প্রধান শরীর
2. ইনলেট গাইড স্ফুলিঙ্গ
3. ইনলেট সাউন্ড সিল্যান্সার
4স্টেইনলেস স্টীল নমনীয় জয়েন্ট
5হাই স্পিড গিয়ার বক্স
7স্রাব ভালভ
8চেক ভালভ
9বেস ফ্রেম
10. লুব্রিকেন্ট সিস্টেম
11. পিএলসি কন্ট্রোল বক্স
12মোটর
