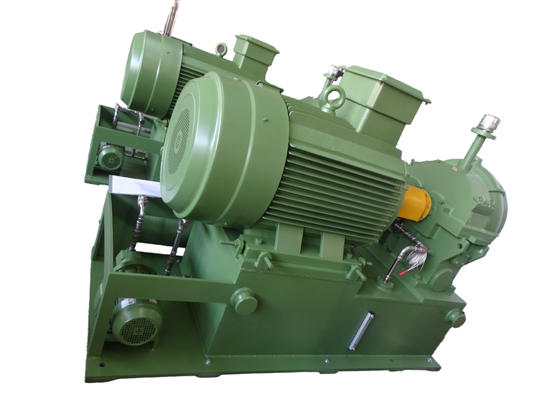

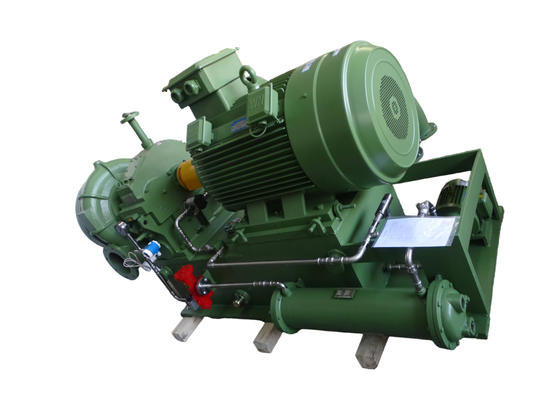

GS180 সিরিজ 50-100 কেপিএ প্রেসার, একক-পর্যায়ে উচ্চ-গতির বর্জ্য জল চিকিত্সা কেন্দ্রাতিগ ব্লোয়ার

মন্তব্য:

1. ডিসচার্জ চাপ 198Kpa(A) এর জন্য ডিজাইন করা হয়েছে, প্রয়োগের সুযোগ :145-198 Kpa (A) বা চাপের অনুপাত ε হল 1। 5 ≤ε≤1। 9 6;

2. ধুলো সামগ্রী এবং অন্যান্য কঠিন অমেধ্য ≤10mg/m3;

3. সমুদ্রপৃষ্ঠের উচ্চতা 1000 মিটারের বেশি হলে মোটরটি বিশেষ হতে হবে;

4. এটি 60 ℃ বা 120 ℃ উপরে আউটলেট তাপমাত্রার খাঁড়ি তাপমাত্রার জন্য উপযুক্ত নয়;

5. উপরের শীটে বায়ুপ্রবাহের মান হল 20℃ এবং 1 atm;

6. ক্যাটালগে দেখানো না ক্ষমতার জন্য আমাদের প্রযুক্তিগত বিভাগের সাথে পরামর্শ করুন।

7. একক-পর্যায়ের উচ্চ-গতি কেন্দ্রীভূত ভ্যাকুয়াম পাম্পের মডেল নির্বাচনের জন্য, আমাদের কোম্পানির প্রযুক্তিগত বিভাগের সাথে যোগাযোগ করুন।

1, ইনলেট গাইড ভ্যান ডিভাইস

নয়টি ভ্যানের সমন্বয়ে, ইনলেট গাইড ভ্যান ডিভাইসটি ইমপেলারের আগে ইনস্টল করা হয় এবং এর খোলা ডিগ্রি একটি বৈদ্যুতিক অপারেটর দ্বারা নিয়ন্ত্রিত হয়। যখন ইলেকট্রিক অপারেটর কন্ট্রোল প্যানেল থেকে 4-20mA সিগন্যাল পায়, তখন এটি ভ্যানের ওপেন ডিগ্রীকে সামঞ্জস্য করে (ওপেন ডিগ্রীর মান ইলেকট্রিক অপারেটরের প্যানেলে এবং কন্ট্রোল স্ক্রিনে উভয়ই দেখানো হয়) যাতে ইনলেট গাইড ভ্যান ডিভাইসটি ইম্পেলারে গ্যাস প্রবাহের আগে কাজ করতে পারে এবং 45.1% 0-1 এর বায়ুপ্রবাহ সামঞ্জস্যের কাজটি উপলব্ধি করতে পারে।

2, আয়তন

নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা, উচ্চ দক্ষতা এবং সমস্ত মাল্টিভেরিয়েট দক্ষতা 85% অর্জনের জন্য সবচেয়ে উপযুক্ত ভলিউট রানার গৃহীত হয়।

3, স্টেপ-আপ বক্স

হেলিকাল টাইপ স্টেপ-আপ গিয়ার সজ্জিত। গায়ারটি প্রসারণ শক্ত এবং উচ্চ-গতির ঘূর্ণন এবং দীর্ঘ পরিষেবা জীবনের অধীনে দুর্দান্ত পারফরম্যান্সের।

Babbitt ধাতব পৃষ্ঠের সাথে স্লাইডিং টাইপের বিয়ারিং গৃহীত হয়। বিয়ারিং এর শ্যাফ্ট এবং কুলিংকে সমর্থন করার জন্য লুব্রিকেন্ট ফিল্ম লাগে। এটি কম ঘর্ষণ, উচ্চ অ্যান্টিকক বৈশিষ্ট্য, নির্ভরযোগ্য কর্মক্ষমতা এবং দীর্ঘায়ু সহ বৈশিষ্ট্যযুক্ত।

4, উচ্চ দক্ষতা impeller

ইম্পেলার, যা ত্রিমাত্রিক মিশ্রিত আধা-খোলা ধরনের, ত্রিমাত্রিক তত্ত্ব দ্বারা ডিজাইন করা হয়েছে। ইম্পেলারের জন্য বক্ররেখাটি অনুকরণের জন্য বারবার নির্বাচিত হয়

কম্পিউটারে কাজের অবস্থা, এবং গ্যাসের প্রকৃত প্রবাহের জন্য আরও ভাল ফিটিং। এদিকে, এটি কেন্দ্রাতিগ শক্তি দ্বারা সৃষ্ট ভেনের বিকৃতি হ্রাস করে এবং দক্ষতার নির্ভরযোগ্যতা উন্নত করে।

অগ্রিম সংযোগের ধরনটি ইম্পেলার এবং উচ্চ-গতির শ্যাফ্টের জন্য গৃহীত হয়। ডেলিভারির আগে, ব্লোয়ারের উচ্চ কার্যক্ষমতা নিশ্চিত করার জন্য ইমপেলার ওভার-স্পিড এবং গতিশীল ব্যালেন্স পরীক্ষা নেওয়া হয়।

ইমপেলারের উপাদানটি ঐচ্ছিক, অ্যারো-মেটাল বা স্টেইনলেস স্টীল বা কাস্টম এর অনুরোধ অনুযায়ী উপলব্ধ অন্যান্য উপকরণ।

ব্লোয়ার গঠন

জিএস সিরিজের সেন্ট্রিফিউগাল ব্লোয়ারে একক-পর্যায়ের ক্যান্টিলিভার, অক্ষীয় খাঁড়ি এবং র্যাডিকাল স্রাব কাঠামো রয়েছে। ইনলেট ফিল্টার সেটিং থেকে সাকশন পাইপ এবং ইনলেট গাইড ভ্যান ডিভাইসে বাতাস আসে। মেইন ড্রাইভিং মোটর কাপলিং এবং স্টেপ-আপ বক্সের সাথে সংযুক্ত থাকে। শুরু হলে,

স্টেপ-আপ গিয়ার টারনারি মিশ্রিত সেমি-ওপেন ইম্পেলারকে বিদ্যুতের জন্য গ্যাস তৈরি করে এবং ভ্যান-লেস ডিফিউজার এবং ভলিউট চেম্বারের মাধ্যমে গ্যাস নিঃসরণ করে।

প্রধান বৈশিষ্ট্য

·ভাল অ্যারোডাইনামিক পারফরম্যান্স: টার্নারি সেমি-ওপেন মিক্সড-ফ্লো ইমপেলার গৃহীত হয়েছে ঘূর্ণি সৃষ্টি করা সহজ নয় এবং ছোট বায়ুপ্রবাহের ক্ষতির জন্য।

খাঁড়ি গাইড ভ্যান দ্বারা সামঞ্জস্য করা, ইউনিটের কার্যকারিতা বক্ররেখা সমতল, এবং এমনকি অ-পরিকল্পিত অপারেটিং অবস্থার অধীনেও, ভাল শক্তি-সঞ্চয় প্রভাব অর্জন করা যেতে পারে।

· কম্প্যাক্ট গঠন, ছোট মেঝে এলাকা, সহজ অপারেশন.

ইম্পেলারটি উচ্চ-শক্তির বিমানচালনা অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, আমদানি করা পাঁচ-সমন্বয় লিঙ্কেজ মেশিনিং কেন্দ্রের ছোট বক্ররেখার ত্রুটি সহ মেশিন করা হয়। এটি নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা এবং উচ্চ দক্ষতার, যদিও এটি বেশিরভাগ রুট ব্লোয়ারের সাথে তুলনা করে 15% -25% শক্তি সঞ্চয় করতে পারে।

ইম্পেলার এবং স্পিড-আপ গিয়ার অবিচ্ছেদ্য কাঠামোর, যা যান্ত্রিক ক্ষতিকে ব্যাপকভাবে হ্রাস করে।

· হেলিকাল টাইপ স্পিড-আপ গিয়ার ভাল স্থায়িত্ব, কম কম্পন, কম শব্দ এবং উচ্চ-গতির চলমান অধীনে দীর্ঘ সেবা জীবনের জন্য গৃহীত।

· বিশেষ টিল্টিং প্যাড বিয়ারিং: বিশেষ টিল্টিং প্যাডের মাধ্যমে, উচ্চ গতির অধীনে চলমান অবস্থায় পণ্যটির একটি উচ্চ স্থিতিশীলতা রয়েছে।

· স্বয়ংক্রিয় নিয়ন্ত্রণ উচ্চ ডিগ্রী, ভাল নির্ভরযোগ্যতা.

ব্লোয়ার প্যাকেজের অঙ্কন একত্রিত করা

সুযোগের স্ট্যান্ডার্ড সরবরাহ

1. ব্লোয়ার প্রধান শরীর

2. ইনলেট গাইড ভ্যান

3. খাঁড়ি সাইলেন্সার

4. স্টেইনলেস স্টীল নমনীয় যুগ্ম

5. উচ্চ গতির গিয়ার বক্স

7. স্রাব ভালভ

8. চেক ভালভ

9. বেস ফ্রেম

10. লুব্রিকেন্ট সিস্টেম

11. PLC নিয়ন্ত্রণ বাক্স

12. মোটর
