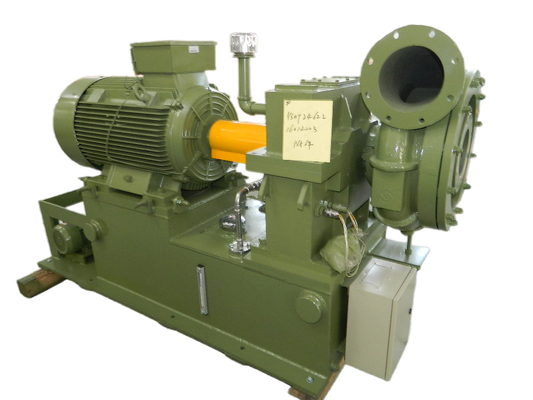

GS160 সিরিজ 50-100 কেপিএ চাপ, এক-পর্যায়ের উচ্চ গতির সেন্ট্রিফুগাল ব্লাভার ফ্যান
জিএস সম্পর্কে
জিএস সিরিজের এক-পর্যায়ের উচ্চ-গতির সেন্ট্রিফুগাল ব্লাভারটি বিশেষভাবে বর্জ্য জলের চিকিত্সার বায়ুচলাচলের জন্য ডিজাইন করা হয়েছে।নাইট্রোজেন ডাই অক্সাইড এবং অন্যান্য অ ক্ষয়কারী গ্যাস.
জিএস ব্লাভারের বৈশিষ্ট্য হল ব্যাপক প্রয়োগযোগ্যতা, উল্লেখযোগ্য শক্তি সঞ্চয়, ছোট এলাকা এবং সহজ ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ।
বিশেষ উল্লেখ
|
型 号
মডেল
|
চাপ
চাপ
|
风量
বায়ু প্রবাহ
|
功率
শক্তি
|
| |
কেপিএ |
m3/min |
কেডব্লিউ |
| জিএস১৬০-১।5 |
50 |
160 |
185 |
| জিএস১৬০-১।6 |
60 |
160 |
220 |
| জিএস১৬০-১।7 |
70 |
160 |
250 |
| জিএস১৬০-১।8 |
80 |
160 |
280 |
| জিএস১৬০-১।9 |
90 |
160 |
280 |
| জিএস১৬০-২।0 |
100 |
160 |
315 |
মন্তব্য:
1......................
2ধুলো এবং অন্যান্য কঠিন অমেধ্য ≤10mg/m3;
3. সমুদ্রপৃষ্ঠের উচ্চতা ১০০০ মিটার হলে মোটরটি বিশেষ হতে হবে;
4. এটি 60°C এর বেশি ইনপুট তাপমাত্রা বা 120°C এর বেশি আউটপুট তাপমাত্রার জন্য উপযুক্ত নয়;
5.উপরের পাতায় বায়ু প্রবাহ 20°C এবং 1 atm অবস্থার মান;
6ক্যাটালগে উল্লেখ না করা ক্যাপাসিটির জন্য দয়া করে আমাদের টেকনিক্যাল ডিপার্টমেন্টের সাথে যোগাযোগ করুন।
7. এক পর্যায়ের উচ্চ গতির সেন্ট্রিফুগাল ভ্যাকুয়াম পাম্পের মডেল নির্বাচন করার জন্য, দয়া করে আমাদের কোম্পানির প্রযুক্তিগত বিভাগের সাথে যোগাযোগ করুন।
অ্যাপ্লিকেশন
a. সিমেন্ট শিল্পের জন্যঃ সিমেন্ট পরিবহন ব্লাভার, ভেন্টিলেশন ইত্যাদি।
b. নিকাশী ব্যবস্থা: বায়ুচলাচল বাতাস, ব্যাক ওয়াশিং বাতাস ইত্যাদি।
গ. বায়ুসংক্রান্ত পরিবহনের জন্যঃ পাউডার উপাদান যেমন ময়দা, সিমেন্ট, বালি, শস্য ইত্যাদি পরিবহনের জন্য।
ঘ. ধুলো সংগ্রহ, ধুলো পরিষ্কার, কারখানা, হাসপাতাল, ভবন ইত্যাদিতে বায়ুচলাচল।
e. বৈদ্যুতিক বিদ্যুৎ কেন্দ্রের জন্যঃ গ্যাস পরিবহন, অক্সিজেন বৃদ্ধি, বায়ুচলাচল, ধুলো পরিষ্কার ইত্যাদি।
ব্লাভারের কাঠামো
জিএস সিরিজের সেন্ট্রিফুগাল ব্লাভারে এক-স্তরের ক্যান্টিলিবার, অক্ষীয় ইনপুট এবং র্যাডিক্যাল ডিসচার্জ কাঠামো রয়েছে।বায়ু ইনলেট ফিল্টার সেটিং থেকে শোষণ পাইপ এবং ইনলেট গাইড vane ডিভাইস আসে. প্রধান ড্রাইভিং মোটর সংযোগ এবং ধাপ-আপ বক্স সঙ্গে সংযুক্ত করা হয়.
স্টেপ-আপ গিয়ারটি শক্তির জন্য গ্যাস তৈরির জন্য টার্নারি মিশ্রিত সেমি-ওপেন ইম্পেলারকে চালিত করে,এবং গ্যাস স্রাবটি বেনলেস ডিফিউজার এবং ভোলুট চেম্বারের মাধ্যমে প্রবাহিত হয়।
প্রধান বৈশিষ্ট্য
·গুড এয়ারডাইনামিক পারফরম্যান্সঃ টার্নারি সেমি-ওপেন মিশ্র প্রবাহের ইম্পেলারটি সহজেই ঘূর্ণি সৃষ্টি করতে পারে না এবং ছোট বায়ু প্রবাহের ক্ষতির জন্য গৃহীত হয়।
·ইনপুট গাইড ভেনা দ্বারা নিয়ন্ত্রিত, ইউনিটের দক্ষতা বক্ররেখা সমতল, এবং এমনকি নকশাকৃত অপারেটিং অবস্থার অধীনেও,ভাল শক্তি সঞ্চয় প্রভাব অর্জন করা যেতে পারে।
·কম্প্যাক্ট কাঠামো,নিম্ন তলভূমি,সহজ অপারেশন।
·ইম্পেলারটি উচ্চ-শক্তির বিমান অ্যালুমিনিয়াম খাদ থেকে তৈরি, ছোট বাঁক ত্রুটির সাথে আমদানিকৃত পাঁচটি সমন্বয়যুক্ত লিঙ্কিং মেশিনিং সেন্টারে মেশিন করা হয়।এটি নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা এবং উচ্চ দক্ষতা আছেযদিও এটি বেশিরভাগ রুট ব্লোয়ারের তুলনায় ১৫-২৫% শক্তি সাশ্রয় করতে পারে।
·ইম্পেলার এবং স্পিড-আপ গিয়ার একীভূত কাঠামোর, যা যান্ত্রিক ক্ষতি উল্লেখযোগ্যভাবে হ্রাস করে।
·উচ্চ গতিতে চলার সময় ভাল স্থিতিশীলতা, কম কম্পন, কম গোলমাল এবং দীর্ঘ সেবা জীবনের জন্য হেলিক্যাল টাইপ স্পিড-আপ গিয়ার গ্রহণ করা হয়।
·বিশেষ টিল্টিং প্যাড লেয়ারঃ বিশেষ টিল্টিং প্যাডের মাধ্যমে, পণ্যটি উচ্চ গতিতে চলার সময় উচ্চ স্থিতিশীলতা অর্জন করে।
·অটোমেটিক কন্ট্রোলের উচ্চ মাত্রা,ভাল নির্ভরযোগ্যতা।
ব্লাভার প্যাকেজের একত্রিতকরণের অঙ্কন
পরিসরের স্ট্যান্ডার্ড সরবরাহ
1. ব্লাভার প্রধান শরীর
2. ইনলেট গাইড স্ফুলিঙ্গ
3. ইনলেট সাউন্ড সিল্যান্সার
4স্টেইনলেস স্টীল নমনীয় জয়েন্ট
5হাই স্পিড গিয়ার বক্স
7স্রাব ভালভ
8চেক ভালভ
9বেস ফ্রেম
10. লুব্রিকেন্ট সিস্টেম
11. পিএলসি কন্ট্রোল বক্স
12মোটর
