উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | B-TOHIN |
সাক্ষ্যদান: | ISO9001 / ISO14001 |
মডেল নম্বার: | BKW9020S |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
প্যাকেজিং বিবরণ: | কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 30 কার্যদিবস |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | প্রতি মাসে 30 সেট |
নাম: | থ্রি লব রুট ব্লোয়ার | বাতাসের প্রবাহ: | 40.72m3/মিনিট-73.32m3/মিনিট |
---|---|---|---|
প্যাকেজ: | কাঠের কেস | কুলিং টাইপ: | জল |
স্বয়ংক্রিয় গ্রেড: | স্বয়ংক্রিয়, আধা-স্বয়ংক্রিয় | প্যাকেজিং টাইপ: | মামলা |
ব্লোয়ার আরপিএম: | 1000-1500 | ভোল্টেজ: | 380V/400V/415V/440V/কাস্টমড |
ঘনত্ব: | 50Hz/60Hz | আবেদন: | জলজ পালন |
লক্ষণীয় করা: | 80Kpa ট্রাই লোব রুট ব্লোয়ার,1500rpm ট্রাই লোব রুট ব্লোয়ার,হাই প্রেশার অ্যাকুয়াকালচার রুট ব্লোয়ার |

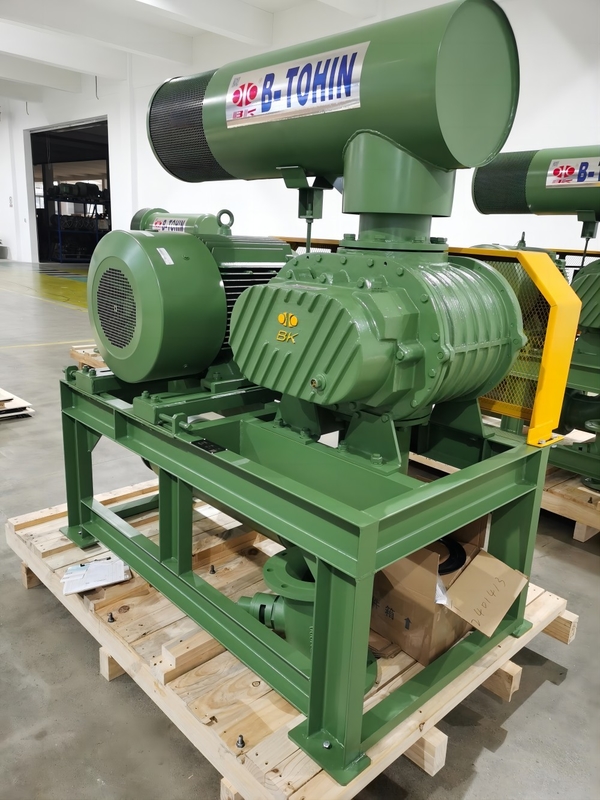

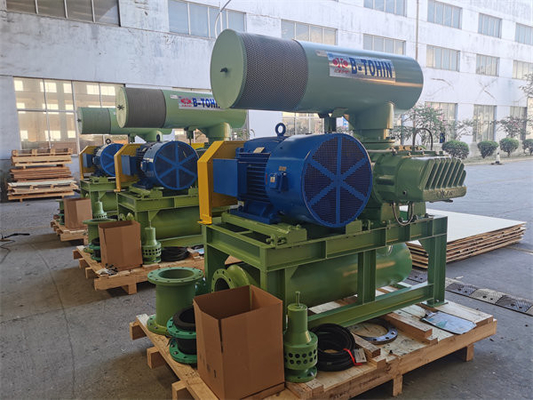

DN250 BKW9020S রুটস ব্লোয়ার ওয়াটার কুলিং
BKW9020S রুটস ব্লোয়ার BK9020 থেকে বেশিরভাগ উপাদান উত্তরাধিকারসূত্রে পেয়েছে, এটি বিয়ারিং কভারে জল শীতলকরণ গ্রহণ করে, যা কাজ করার সময় বিয়ারিংয়ের তাপমাত্রা কমাতে পারে এবং দীর্ঘায়ু বাড়াতে পারে, এটির বোরের আকার DN250, যা সিমেন্ট কারখানা এবং পাওয়ার প্ল্যান্ট ব্যবহারের জন্য উপযুক্ত বৃহত্তর ক্ষমতা তৈরি করতে পারে। .
ট্রাই-লোব টেকনোলজি মানে ব্লোয়ারদের লোব টিপস রটারের চারপাশে 120 ডিগ্রীতে উন্মুক্ত থাকে 180 ডিগ্রীর পরিবর্তে বাই-লোব ব্লোয়ারের মতো।এটি একটি শক্ত রটার সেট প্রদান করে, যার অর্থ যেকোনো লোডে কম বিচ্যুতি।
1. মসৃণ অপারেশনের জন্য হেলিকাল টাইপ টাইমিং গিয়ার
2. কমপ্যাক্ট, ইনস্টলেশনে নমনীয়তা ব্যবহারকারীদের আরও পছন্দ দেয়।
3. আরো স্থিতিশীল এবং মসৃণ অপারেশন জন্য impeller এবং খাদ অবিচ্ছেদ্য গঠন
4. মহান পরিধান প্রতিরোধের এবং উচ্চ-তাপমাত্রা প্রতিরোধের সঙ্গে ফ্লুরিক রাবার থেকে তৈরি আমদানি করা তেল সিল গ্রহণ করুন।
5. কম শব্দ, কম কম্পন এবং শক্তি খরচ.
স্পেসিফিকেশন:
স্রাব ডিফারেনশিয়াল চাপ | 60-100KPA |
বায়ু ক্ষমতা | 40.72m3/মিনিট-73.32m3/মিনিট |
ঘূর্ণন গতি | 1000rpm-1500rpm |
মোটর প্রকার | 75KW-160KW 380/400/415/440V, 3 ফেজ, 50/60HZ |
মোটর ব্র্যান্ড | স্ট্যান্ডার্ড: সিমেন্স বেইড বা ওয়ানান মোটর আপনার বিকল্পের জন্য সিমেন্স এবং ABB মোটর |
ইনস্টলেশন প্রকার | স্ট্যান্ডার্ড: অনুভূমিক প্রকার। আপনার বিকল্পের জন্য উপলব্ধ উল্লম্ব প্রকার |
মোটর ছাড়া ব্লোয়ার এর NW | 1310 কেজি |
প্যাকিং আকার প্রায়. | 2.62*1.78*2.60m (দৈর্ঘ্য*প্রস্থ*উচ্চতা) |
পরামিতি
মডেল | পোর্ট দিয়া (এমএম) | দ্রুততা | ইনলেট এয়ারফ্লো (m3/মিনিট) এবং শ্যাফ্ট পাওয়ার (KW)(m3/মিনিট) | |||||||||||
0.6kgf/সেমি2 | 0.7kgf/সেমি2 | 0.8kgf/সেমি2 | 0.9kgf/সেমি2 | 1.0kgf/সেমি2 | কুলিং জল |
|||||||||
6000mmH2ও | 7000mmH2ও | 8000mmH2ও | 9000mmH2ও | 10000mmH2ও | ||||||||||
0.06 এমপিএ | 0.07 এমপিএ | 0.08 এমপিএ | 0.09 এমপিএ | 0.1 এমপিএ | ||||||||||
আরপিএম | মি3/মিনিট | কিলোওয়াট | মি3/মিনিট | কিলোওয়াট | মি3/মিনিট | কিলোওয়াট | মি3/মিনিট | কিলোওয়াট | মি3/মিনিট | কিলোওয়াট | লি/মিনিট | |||
BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | ৬৫.৮৩ | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | ৮৬.৩৩ | 15 | |
1050 | 47.61 | ৬১.৯৫ | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | ৮৩.৪৭ | 43.64 | 90.64 | ||||
1150 | 53.50 | ৬৬.৪৯ | 52.57 | 74.19 | 51.71 | ৮১.৮৯ | 50.90 | ৮৯.৫৯ | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | ৮৯.০১ | 56.56 | 97.38 | 55.79 | 105.75 | ||||
1400 | 67.66 | 80.94 | ৬৬.৭৩ | 90.32 | ৬৫.৮৬ | 99.69 | ৬৫.০৫ | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | ৮৬.৭২ | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | ৬৯.৯৪ | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 |
ব্লোয়ার অংশের বর্ণনা:
আবরণ | কাস্টিং আয়রন HT200 দিয়ে তৈরি দক্ষতার উন্নতির জন্য অবিরাম কাঠামো গৃহীত, উচ্চ নির্ভুলতার সাথে সিএনসি কেন্দ্র দ্বারা এককালীন মেশিন করা |
রটার (খাদ এবং ইম্পেলার) | ঢালাই লোহা QT500 তৈরি ইম্পেলার এবং খাদ একটি অবিচ্ছেদ্য অংশ হিসাবে নিক্ষেপ করা হয়. উচ্চ নির্ভুলতা অর্জনের জন্য যন্ত্রের জন্য NC প্ল্যানার গ্রহণ করা |
গিয়ার শেষ ভারবহন | GCr15 দিয়ে তৈরি NSK ব্র্যান্ড, ডাবল-সারি কৌণিক যোগাযোগ বল বিয়ারিং,অক্ষীয় লোড সমর্থন করতে সক্ষম |
ড্রাইভ শেষ ভারবহন | GCr15 দিয়ে তৈরি এনএসকে ব্র্যান্ড, নলাকার রোলার বিয়ারিং |
গিয়ার | 20CrMnTi দিয়ে তৈরি আরো মসৃণভাবে চলমান জন্য বেভেল গঠন |
তেল ছাপ | ফ্লুরো রাবার দিয়ে তৈরি উচ্চ তাপমাত্রা বহন করে এবং একটি দীর্ঘ জীবন আছে। |
কাজ নীতি
রুটস ব্লোয়ার হল একটি কিউবেজ ব্লোয়ার, এবং এটি তার ঘূর্ণন গতির অনুপাতে একটি নির্দিষ্ট পরিমাণ বায়ু নির্গত করে।প্রতিটি ঘূর্ণন, বায়ু শোষণ এবং নিঃসরণ তিনবার শেষ করার জন্য দুটি লোব আছে।দুটি লোব ব্লোয়ারের সাথে তুলনা করলে, এটি কম বায়ু স্পন্দন, ছোট লোড পরিবর্তন, উচ্চ শক্তি, কম শব্দ এবং কম্পন।
দুটি সমান্তরাল শ্যাফ্টের প্রতিটিতে তিনটি লোব থাকে, সমস্ত লোব একে অপরের সাথে ছোট ক্লিয়ারেন্স রাখে এবং ভিতরে বাস করে।প্রতিটি লোব ঘূর্ণায়মান, একটি নির্দিষ্ট বায়ু খাঁড়িতে শোষিত হবে এবং ব্লোয়ারের ডায়াচার্জ পোর্টে পৃষ্ঠের ভিতরের হাউজিং গঠন করে স্থানান্তরিত হবে।
দুটি শ্যাফ্ট টাইমিং গিয়ার দ্বারা ঘুরিয়ে দেওয়া হবে, লবগুলির মধ্যে কোনও স্পর্শ নেই, তাই ভিতরে কোনও তৈলাক্তকরণ ছাড়াই এটি উচ্চ গতিতে ঘুরানো যেতে পারে।এটির নিম্নলিখিত বৈশিষ্ট্য রয়েছে: সহজভাবে কনফিগারেশন;মসৃণভাবে চলমান; ভাল কর্মক্ষমতা স্থিতিশীলতা.এটি বিভিন্ন শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়েছে।
ঠান্ডা পানি:
বিদেশী উপকরণ ছাড়া পরিষ্কার জল প্রয়োজন.
জল তাপমাত্রা 40 ℃ কম হতে হবে.
