উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | BK |
সাক্ষ্যদান: | ISO9001/ISO14001/CE |
মডেল নম্বার: | BKW5006 |
ন্যূনতম চাহিদার পরিমাণ: | 1set |
---|---|
মূল্য: | 2500-3700 USD |
প্যাকেজিং বিবরণ: | কাঠের মামলা |
ডেলিভারি সময়: | 25 দিন |
পরিশোধের শর্ত: | L/C, T T |
যোগানের ক্ষমতা: | প্রতি মাসে 3 সেট |

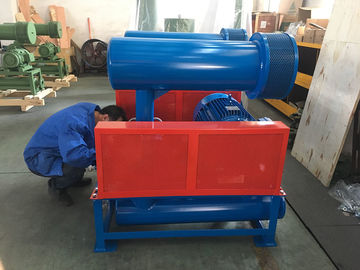

নাম: | থ্রি লব রুট ব্লোয়ার | পট্র ডায়া: | 100 (((4") |
---|---|---|---|
গতি: | 850-2000rpm | কুলিং এর ধরন: | জল শীতল |
শব্দ: | নিচু শব্দ | ভোল্টেজ: | 380V/400V/415V/440V/কাস্টমড |
ঘনত্ব: | 50Hz/60Hz | আবেদন: | বর্জ্য জল চিকিত্সা |
ইনস্টলেশন প্রকার:: | অনুভূমিক বা উল্লম্ব | ||
লক্ষণীয় করা: | 3 লব রুট ব্লোয়ার,বায়ুসংক্রান্ত conveying ব্লোয়ার |
১ সংক্ষিপ্ত ভূমিকা
BKW সিরিজের রুট ব্লাভার BK সিরিজের বেশিরভাগ উপাদান উত্তরাধিকার সূত্রে পায়, এটি লেয়ার কভারে জল শীতল গ্রহণ করে,
যা কাজ করার সময় ভারবহন তাপমাত্রা কমাতে এবং দীর্ঘায়ু বাড়াতে পারে, এছাড়াও এটি একটি বৃহত্তর
চাপের ক্ষমতা।
2 ব্লাভারের কাজ করার নীতি
রুট ব্লাভার একটি কিউবেজ ব্লাভার, এবং এটি তার ঘূর্ণন গতির অনুপাতে একটি নির্দিষ্ট পরিমাণ বায়ু ছাড়ায়।
প্রতি ঘূর্ণন, দুই lobes তিনবার শোষণ এবং বায়ু discharging শেষ আছে.
এটি কম বায়ু স্পন্দন, কম লোড পরিবর্তন, উচ্চতর শক্তি, কম গোলমাল এবং কম্পন।
দুটি সমান্তরাল খাদ প্রতিটি তিনটি লব আছে, সব লব একে অপরের সাথে ছোট খালি রাখা এবং হাউজিং
প্রতিটি lobes ঘূর্ণন, একটি নির্দিষ্ট বায়ু ইনলেট এ শোষিত করা হবে এবং অভ্যন্তর ঘর থেকে স্থানান্তরিত
পৃষ্ঠ থেকে ব্লাভারের ডিসচার্জ পোর্টে।
দুই শ্যাফট টাইমিং গিয়ার দ্বারা ঘোরানো হবে, কোন লব মধ্যে স্পর্শ, তাই এটি উচ্চ ঘোরানো যেতে পারে
ভিতরে কোন তৈলাক্তকরণ ছাড়া গতি। এটি নিম্নলিখিত বৈশিষ্ট্য আছেঃ সহজ কনফিগারেশন; চলমান
এটি বিভিন্ন শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়েছে।
3 ইঞ্জিনের প্রধান অংশের অঙ্কন
4 স্কিম আকারের অঙ্কন
রূপরেখা মাত্রা শীট | ||||||||||||||||||
প্রকার | পোর্ট ডায়া | মোটর শক্তি | এ | বি | সি | ডি | ই | এফ | জি | এইচ | কে | এম | এন | ও | পি | Q | n-M16xh | ওজন ((কেজি) |
BKW5006 | 100 (((4") | 5.5~7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16X300 | 214 |
১১-১৫ | 489 | 553 | ||||||||||||||||
18.5 ~ 22 | 534 | 598 | ||||||||||||||||
30 | 560 | 624 |
৫ পারফরম্যান্স প্যারামিটার
পোর্ট ডায়া | গতি | ইনলেট এয়ারফ্লো ((m3/min) এবং শ্যাফ্ট পাওয়ার ((KW) বিভিন্ন অবস্থার মধ্যে | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | শীতল জল | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | |||||||||
0.০৬ এমপিএ | 0.০৭ এমপিএ | 0.08 এমপিএ | 0.09 এমপিএ | 0১ এমপিএ | |||||||||
rpm | m3/min | কেডব্লিউ | m3/min | কেডব্লিউ | m3/min | কেডব্লিউ | m3/min | কেডব্লিউ | m3/min | কেডব্লিউ | L/min | ||
BKW5006 |
100 (((4") |
850 | 3.28 | 6.44 | 3.08 | 7.27 | 6 | ||||||
1000 | 4.29 | 7.58 | 4.09 | 8.55 | 3.91 | 9.69 | 3.73 | 10.83 | |||||
1150 | 5.31 | 8.72 | 5.1 | 9.83 | 4.93 | 11.15 | 4.74 | 12.46 | |||||
1250 | 5.98 | 9.47 | 5.78 | 10.69 | 5.6 | 12.12 | 5.42 | 13.54 | |||||
1350 | 6.66 | 10.23 | 6.45 | 11.55 | 6.28 | 13.09 | 6.1 | 14.63 | 5.94 | 16.17 | |||
1500 | 7.67 | 11.37 | 7.47 | 12.83 | 7.29 | 14.54 | 7.11 | 16.25 | 6.95 | 17.96 | |||
1600 | 8.35 | 12.13 | 8.14 | 13.86 | 7.97 | 15.51 | 7.79 | 17.33 | 7.63 | 19.16 | |||
1750 | 9.36 | 13.26 | 9.16 | 14.97 | 8.98 | 16.96 | 8.8 | 18.96 | 8.64 | 20.96 | |||
1850 | 10.04 | 14.02 | 9.83 | 15.82 | 9.66 | 17.93 | 9.48 | 20.04 | 9.32 | 22.15 | |||
2000 | 11.05 | 15.16 | 10.85 | 17.1 | 10.67 | 19.39 | 10.49 | 21.67 | 10.33 |
23.95 |
6 আনুষাঙ্গিক সম্পর্কে
(১) স্ট্যান্ডার্ড আনুষাঙ্গিকগুলির মধ্যে রয়েছেঃ ইনপুট এবং আউটপুট সাইলেন্সার, চাপ গেইজ, বেস-ফ্রেম, ব্লাভারের পলি,
মোটর টান, বেল্ট, বেল্ট গার্ড, ত্রাণ ভালভ, চেক ভালভ।
(২) উপরের ওজনগুলি কেবলমাত্র স্ট্যান্ডার্ড আনুষাঙ্গিকগুলির জন্য, মোটরটি বাদ দিয়ে।
(3) উচ্চ ভোল্টেজ মোটর দিয়ে সজ্জিত ব্লাভারের জন্য মাত্রা বিশেষভাবে সরবরাহ করা হবে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন করার সময় কি তথ্য দিতে হবে?
A: বায়ু ক্ষমতা
বি: চাপ
C: আবেদন
D: ব্যবহারের পরিবেশ ((তাপমাত্রা, বায়ুমণ্ডলীয় চাপ)
ইঃ তোমার কি মোটর দরকার?
নাহলে আমাদের জন্য অন্য বিশেষ কিছু উপহার দিলে আমরা অনেক খুশি হব।
2আপনার গ্যারান্টি কত?
আমাদের ওয়ারেন্টি 12 মাস পরে রুট ব্লোয়ার পেয়েছি. ওয়ারেন্টি সময়ের মধ্যে, বিনামূল্যে ক্ষতিগ্রস্ত অংশ প্রতিস্থাপন. ওয়ারেন্টি সময়ের বাইরে, সময়মত প্রদান,উচ্চমানের প্রযুক্তিগত সেবা এবং দামের ছাড়ের জন্য খুচরা যন্ত্রাংশ যাতে সরঞ্জামগুলির অবিচ্ছিন্ন নিরাপদ এবং উচ্চমানের অপারেশন নিশ্চিত হয়.
3রুট ব্লোয়ারের সেবা জীবন কতদিন?
স্বাভাবিক ব্যবহারের পরিবেশে
উঃ- ব্লাভারের ব্যবহারের সময়কাল ১০ বছরের বেশি।
B- ইমপেলারের ব্যবহারের সময় ৬০,০০০ ঘণ্টার বেশি।
C- লেয়ারের সেবা জীবন 50,000 ঘন্টার বেশি।
D- গিয়ারগুলির সেবা জীবন ৬০,০০০ ঘণ্টার বেশি।
4আপনার প্যাকিংয়ের শর্ত কি?
উত্তরঃ সাধারণভাবে, আমরা আমাদের পণ্যগুলি ফুমিগেশন মুক্ত প্লাইউড কেসে প্যাক করি। যদি আপনার আইনত নিবন্ধিত পেটেন্ট থাকে তবে আমরা আপনার অনুমোদনের চিঠি পাওয়ার পরে আপনার ব্র্যান্ডেড বাক্সে পণ্যগুলি প্যাক করতে পারি।
5আপনার কারখানা কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করে?
আমাদের মান পরিদর্শন বিভাগ আছে। পণ্য পাঠানোর আগে, আমরা প্রতিটি পণ্য পরীক্ষা করি। যদি মানের সমস্যা হয়, আমরা একটি নতুন উত্পাদন করব।
6আপনার পেমেন্টের শর্তাবলী কি?
1. টিটি 30% অগ্রিম পেমেন্ট এবং টিটি 70% শিপিংয়ের আগে পরিদর্শন করার পরে।
2.১০০% আইআরআরইভোকাবল এল/সি এসটিজিএইচটি।
