উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | BC |
সাক্ষ্যদান: | ISO9001/ISO14001 |
মডেল নম্বার: | BC9020 |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | USD 7500-9960 / SET |
প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন |
ডেলিভারি সময়: | 5 থেকে 20 কার্যদিবস, অর্ডার পরিমাণ এবং স্পেসিফিকেশন উপর নির্ভর করে |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | প্রতি মাসে 50 সেট |
টাইপ: | ইতিবাচক স্থানচ্যুতি, শিকড়ের ধরন, বায়ু পরিবহন | বায়ু ক্ষমতা: | 26.99-81.37m3/মিনিট |
---|---|---|---|
স্রাব ডিফারেনশিয়াল চাপ: | 10-80KPA | মোটর পাওয়ার: | 15-90KW |
স্রাব বোর: | DN250 (10") | কুলিং টাইপ: | বায়ু |
আবেদন:: | বায়ুচলাচল, ব্যাকওয়াশিং, বায়ুসংক্রান্ত পরিবহণ, জল চিকিত্সা, সিমেন্ট, পাইপ ক্লিয়ারিং, পাওয়ার প্লা | প্রধান উপকরণ: | ঢালাই লোহা |
লক্ষণীয় করা: | dn250 শিকড় ঘূর্ণমান লোব ব্লোয়ার,80kpa শিকড় ঘূর্ণমান লোব ব্লোয়ার,এয়ার কুলিং রুটস রোটারি লোব ব্লোয়ার |

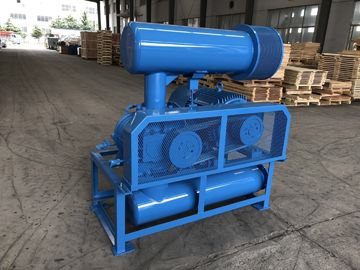

DN250 থ্রি লোব রুট ব্লোয়ার, 15-132KW, 80KPA এয়ার কুলিং রোটারি ব্লোয়ার
বিসি ব্লোয়ারগুলি সম্পূর্ণ-অ্যাডিয়াব্যাটিক দক্ষতার পাশাপাশি ভলিউমেট্রিক দক্ষতা উন্নত করেছে এবং বিস্ময়কর বায়ু সরবরাহ করে
ক্ষমতা বনাম চাপ বৈশিষ্ট্য।
মডেল |
BC9020 |
বায়ু ক্ষমতা |
26.99-81.37 মি3/মিনিট |
স্রাব ডিফারেনশিয়াল চাপ |
10-80KPA |
ঘূর্ণন গতি |
700-1500rpm |
মোটর প্রকার |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, ফ্রিকোয়েন্সি মোটরও উপলব্ধ |
মোটর ব্র্যান্ড |
স্ট্যান্ডার্ড: সিমেন্স বেইড বা ওয়ানান মোটর আপনার বিকল্পের জন্য সিমেন্স এবং ABB মোটর |
ইনস্টলেশন প্রকার |
স্ট্যান্ডার্ড: অনুভূমিক প্রকার। আপনার বিকল্পের জন্য উপলব্ধ উল্লম্ব প্রকার |
রঙ | কাস্টমাইজড, RAL6011 এর মান |
মোটর ছাড়া ব্লোয়ার এর NW |
1310 কেজি |
প্যাকিং আকার প্রায়. |
2.62*1.78*2.45মি (দৈর্ঘ্য*প্রস্থ*উচ্চতা) |
বৈশিষ্ট্য:
1.BC থ্রি-লোব ব্লোয়ারের 80kpa ক্রমবর্ধমান চাপের মধ্যে জলের কুল্যান্টের প্রয়োজন নেই।
2. হেলিকাল গিয়ারগুলি আরও স্থিতিশীল পরিবহণের জন্য গৃহীত হয়।
3. রটারের একটি বিশেষ প্রোফাইল গ্রহণ করে, রটারগুলির মধ্যে ছাড়পত্র ধ্রুবক হতে পারে,
যা কার্যক্ষমতাকে আরও বেশি করে তোলে।
4. সুনির্দিষ্ট NC মেশিনে ব্যাপক উত্পাদন দ্বারা রোটারগুলির নির্ভুলতা সম্পূর্ণরূপে নিয়ন্ত্রিত হয়৷ উপরন্তু,
রটারগুলি প্রায় কম্পনমুক্ত থাকে কারণ তারা গঠন পর্যায়ে গতিশীলভাবে ভারসাম্যপূর্ণ
ইতিমধ্যে
5. হেলিকাল টাইমিং গিয়ারগুলি শুধুমাত্র ব্যবহারের আয়ু বাড়ানোর জন্য নয় বরং শব্দ কম করার জন্যও গৃহীত হয়।
পরামিতি শীট
মডেল | পোর্ট দিয়া (এমএম) |
দ্রুততা | ইনলেট ক্ষমতা (m3/মিনিট) এবং শ্যাফ্ট পাওয়ার (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01 এমপিএ | 0.02Mpa | 0.03 এমপিএ | 0.04 এমপিএ | |||||||
আরপিএম | m3/মিনিট | কিলোওয়াট | m3/মিনিট | কিলোওয়াট | m3/মিনিট | কিলোওয়াট | m3/মিনিট | কিলোওয়াট | ||
BC9020 | 250(10") | 700 | ৩৫.০৪ | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | ২৯.৪৮ | ২৯.০৫ |
850 | 43.73 | 14.71 | ৪১.৪১ | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
1000 | 52.41 | 17.30 | 50.10 | 27.12 | ৪৮.৩০ | 36.23 | 46.85 | 41.50 | ||
1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56.99 | 41.67 | 55.54 | 47.73 | ||
1250 | ৬৬.৮৯ | 21.63 | ৬৪.৫৮ | 33.90 | ৬২.৭৮ | 45.29 | ৬১.৩৩ | 51.88 | ||
1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71.47 | 50.73 | 70.02 | 58.10 | ||
1500 | ৮১.৩৭ | 25.95 | 79.05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 |
মডেল | পোর্ট দিয়া (এমএম) |
দ্রুততা | ইনলেট ক্ষমতা (m3/মিনিট) এবং শ্যাফ্ট পাওয়ার (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05 এমপিএ | 0.06 এমপিএ | 0.07 এমপিএ | 0.08 এমপিএ | |||||||
আরপিএম | m3/মিনিট | কিলোওয়াট | m3/মিনিট | কিলোওয়াট | m3/মিনিট | কিলোওয়াট | m3/মিনিট | কিলোওয়াট | ||
BC9020 | 250(10") | 700 | 28.15 | 35.91 | 26.99 | 42.76 | ||||
850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
1000 | ৪৫.৫২ | 51.30 | 44.36 | ৬১.০৯ | 43.26 | 70.89 | 42.28 | 80.68 | ||
1150 | 54.21 | 58.99 | 53.05 | 70.26 | 51.95 | ৮১.৫২ | 50.97 | 92.79 | ||
1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | ৮৮.৬১ | 56.76 | 100.86 | ||
1400 | ৬৮.৬৯ | 71.81 | 67.53 | ৮৫.৫৩ | ৬৬.৪৩ | 99.24 | 65.44 | 112.96 | ||
1500 | 74.48 | 76.94 | 73.32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 |
ব্লোয়ার প্রধান শরীরের গঠন
না. |
নামের অংশ |
পরিমাণ |
|
না. |
নামের অংশ |
পরিমাণ |
|
না. |
নামের অংশ |
পরিমাণ |
1 |
ফুটিং |
2 |
|
9 |
বাম প্রান্ত কভার |
1 |
|
17 |
তেলের ট্যাঙ্ক |
1 |
2 |
ষড়ভুজ বল্টু |
4 |
|
10 |
গোলাকার পিন |
4 |
|
18 |
গিয়ার |
2 |
3 |
এন্টিডাস্ট সীল |
1 |
|
11 |
আবরণ |
1 |
|
19 |
মূল |
2 |
4 |
ড্রাইভ ইম্পেলার |
1 |
|
12 |
তেল ছাপ |
4 |
|
20 |
অক্ষীয় হাতা |
2 |
5 |
ভারবহন |
2 |
|
13 |
ডান প্রান্ত কভার |
1 |
|
21 |
ভারবহন |
2 |
6 |
চালিত ইম্পেলার |
2 |
|
14 |
বোল্ট |
16 |
|
22 |
বহনকারী থালা |
2 |
7 |
ধুলোর কাপ |
1 |
|
15 |
শ্বাস |
1 |
|
23 |
সামঞ্জস্যযোগ্য প্যাড |
বেশ কিছু |
8 |
গ্রীস স্তনবৃন্ত |
2 |
|
16 |
বোল্ট |
8 |
|
24 |
চৌম্বক বাদাম |
1 |
ব্লোয়ার প্যাকেজের অঙ্কন একত্রিত করা
সুযোগের স্ট্যান্ডার্ড সরবরাহ
1. খালি খাদ ব্লোয়ার
2. চাপ উপশম ভালভ
3. ওয়েফার চেক ভালভ (স্লিম টাইপ)
4. ইনলেট সাইলেন্সার (এয়ার ফিল্টার সহ)
5. আউটলেট সাইলেন্সার
6. পাবলিক বেস (বেল্ট কভার সহ)
7. রাবার নমনীয় জয়েন্ট এবং শক প্যাড
8. মোটর পুলি
9. চাপ মিটার
10. ভি-বেল্ট
11. বোল্ট এবং বাদাম এবং অন্যান্য সংযোগ অংশ
12. বৈদ্যুতিক মোটর
