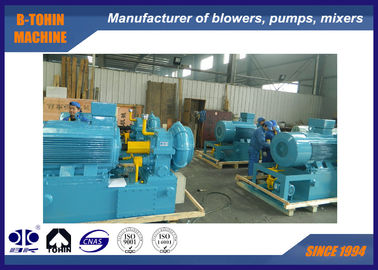

High Pressure Centrifugal Blower 250KW 9600m3/h , industrial fans blowers

মডেল নাম্বার.

GS160-1.7

স্রাব ডিফারেনশিয়াল চাপ

70KPA

মোটর শক্তি

250KW

বায়ু ক্ষমতা

160m3 / মিনিট

মোটর টাইপ

380/400/415 / 440V / 6KV / 10KV, 3PHASES, 50 / 60HZ

মোটর ব্র্যান্ড

স্ট্যান্ডার্ড: সিমেন্স বিাইড বা ওয়ানান মোটর
আপনার বিকল্পের জন্য সিমেন্স এবং এবিবি মোটর

1. ইনলেট গাইড vane ডিভাইস

• পজিশন blow ব্লোয়ার ইম্পেলারের সামনে

  ---

• ফাংশন only কেবল ৪৫% - ১০০% এর মধ্যে ব্লোয়ারের ক্ষমতা সামঞ্জস্য করার জন্য নয়, তবে এটির সামঞ্জস্য করার সুযোগের মধ্যেও ব্লোয়ারকে সর্বোচ্চ দক্ষতায় পৌঁছানোর বিষয়টি নিশ্চিত করার জন্য, বিশেষত যখন ডিজাইন করা ডেটা (নিম্ন তাপমাত্রা বা নিম্নচাপ) থেকে বিচ্যুত অপারেশন পরামিতিগুলি সুনিশ্চিত করা যায়।

  ---

• Adjusting——automatic or manual operation by clicking the touch screen on blower control box. ব্লোয়ার কন্ট্রোল বাক্সে টাচ স্ক্রিনে ক্লিক করে —— স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন সামঞ্জস্য। Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. স্বয়ংক্রিয় অপারেশনের অধীনে, ইনলেট গাইড ফলটি 420mA ডিসি সিগন্যাল পাওয়ার পরে একটি সেট অনুপাতের বৈদ্যুতিন অপারেটর দ্বারা সামঞ্জস্য করা হয়, যখন ম্যানুয়াল অপারেশন বা রক্ষণাবেক্ষণের শর্তাধীন হয়, ফলকটি ম্যানুয়ালি অ্যাডজাস্ট করা হয়।

2. পরিপক্ক ভোল্ট ডিজাইন


নির্ভরযোগ্য বায়ুসংক্রান্ত কর্মক্ষমতা, উচ্চ দক্ষতা, 85% এর বহু-পরিবর্তনশীল দক্ষতা।

3. উচ্চ দক্ষতার ইমেলার

• ইমপেলারের জন্য বক্ররেখাকে কম্পিউটারে কাজের শর্ত অনুকরণ করার জন্য পুনরাবৃত্তি নির্বাচন করা হয় এবং গ্যাসের প্রকৃত প্রবাহের জন্য আরও উপযুক্ত ting

  ---

• বায়বীয় অ্যালুমিনিয়াম মিশ্রণ বা স্টেইনলেস স্টিল দিয়ে তৈরি, উন্মুক্ত পথের পশ্চাদপটে বাঁক (এটি এর 6 ডিগ্রির সবচেয়ে ছোট ডিপ এঙ্গেল), পৃষ্ঠ সূক্ষ্ম মেশিন।

৪. স্টেপ-আপ গিয়ার বক্স স্ট্রাকচার এবং উচ্চ নির্ভরযোগ্যতার ভারবহন



• গিয়ার বাক্সটি আনুভূমিক structureস্প্লিট কাঠামোর, ভোল্ট কেসিংটি নিম্ন কেসিংয়ের সাথে সংযুক্ত এবং উপরের আবরণ থেকে পৃথক, যার মাধ্যমে বক্স কভারটি আনলোড করার জন্য প্রয়োজনীয় সময়কে ছোট করা হয়।

• ---

  হাই-স্পিড শ্যাফ্ট লাইন যোগাযোগের মাধ্যমে নিশ্চিত হার্ড থ্রাস্ট ডিস্ক প্রযুক্তি, উচ্চ দক্ষতা এবং কম যান্ত্রিক ক্ষতি গ্রহণ করে।
• বড় গিয়ারের জন্য উপবৃত্তাকার (স্থানচ্যুতি) বহন করা, উচ্চ-গতির গিয়ারের জন্য টিল্টিং-প্যাড বিয়ারিং।

  ---

• The shaft of blower and gear is made of heat-treated forging steel and proper grinded. ব্লোয়ার এবং গিয়ারের শ্যাফ্ট তাপ-চিকিত্সা ফোরজিং ইস্পাত এবং সঠিকভাবে গ্রাইন্ডযুক্ত। Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. প্রতিটি অনুভূমিক সমালোচনামূলক গতি সাধারণ গতির চেয়ে 15% এর স্কোপের মধ্যে থাকে এবং টর্সনের অনুরণন গতি চলমান গতির চেয়ে 10% এর আওতায় থাকে, সমস্ত ঘোরানো অংশ গতিশীল সুষম হয়।

  ---

• স্টেপ-আপ গিয়ারটি সমান্তরাল অ্যাক্সিস হেলিকাল টাইপের সাথে অবিচ্ছেদ্য ছোট গিয়ার এবং ঘোরানো শ্যাফ্ট রয়েছে।

• ---

  অ্যোর স্টিল ফোরজিং এলো স্টিল দিয়ে তৈরি এবং অবিকল গ্রাইন্ডেড, গিয়ারটির পরিষেবা সূচকটি কমপক্ষে 1.8 হয়।

5. উচ্চ নির্ভুলতা গিয়ার ড্রাইভিং

• উচ্চতর মানের গ্রেড গৃহীত হয়েছে

  ---

• গিয়ার স্পষ্টতা গ্রেড ISO1328 5 ~ 4 এ স্থিতিশীল করা হয়েছে

  ---

• স্পষ্টতা গ্রেড 3 পৌঁছাতে পারে।
• স্ট্যান্ডার্ড এজিএমএ বা ডিআইএন সমান যথার্থ গ্রেড

6. প্ররোচক এবং উচ্চ গতির খাদ মধ্যে সংযোগ

• স্ট্রেস এন্ড-ফেস কী (পিন) এবং ত্রিভুজাকার শ্যাফটের সংযোগ প্রকারটি গ্রহণ করুন

  ---

• এটি স্থানান্তরিত সর্বোচ্চ শক্তি 3,000 কিলোওয়াট পৌঁছেছে।

  ---

• অংশগুলি ক্ষতিগ্রস্থ না করে একত্রিত করা এবং বিচ্ছিন্নকরণে সুবিধাজনক

7. উচ্চ কার্যকারিতা সীল

• The material of seals is alloy of soft texture. সিলের উপাদানগুলি নরম জমিনের মিশ্রণ। (spiral seal adopted) (সর্পিল সীল গৃহীত)

  ---

• নির্ভরযোগ্য ফাংশন, দীর্ঘ সেবা জীবন

  ---

• কোনও ফুটো সমস্যা নেই

  ---

• রক্ষণাবেক্ষণের জন্য কম খরচে প্রয়োজনীয়, প্রতিস্থাপনে সুবিধাজনক

  ---

• শক্তি খরচ কোনও ঘর্ষণ দ্বারা হ্রাস করা
